2个西门子S7-1200PLC以太网通信仿真

2021-11-25 13:17:00
微图
原创 1199
摘要:2个西门子S7-1200PLC以太网通信仿真,1号站读取2号站DB数据块变量到1号站的DB数据块变量, 测试get指令

2个西门子S7-1200PLC以太网通信仿真

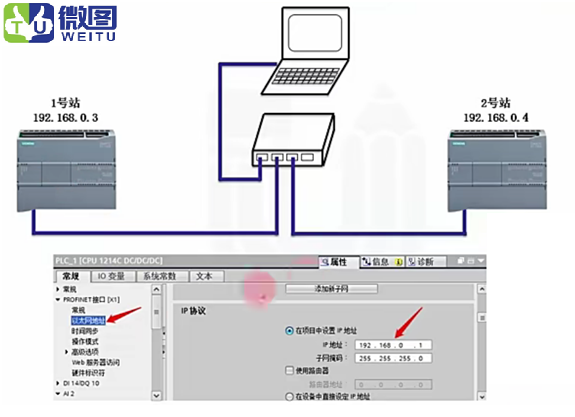

网络拓扑

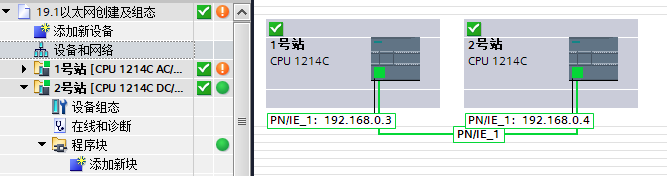

1.组态2个1200PLC

改IP,

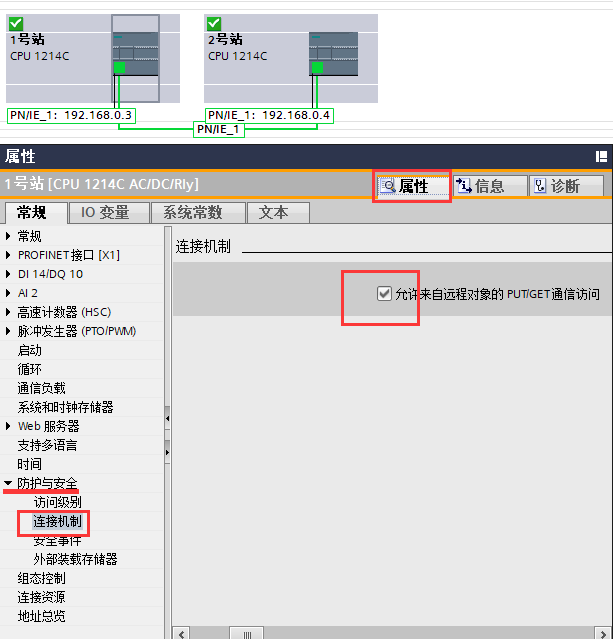

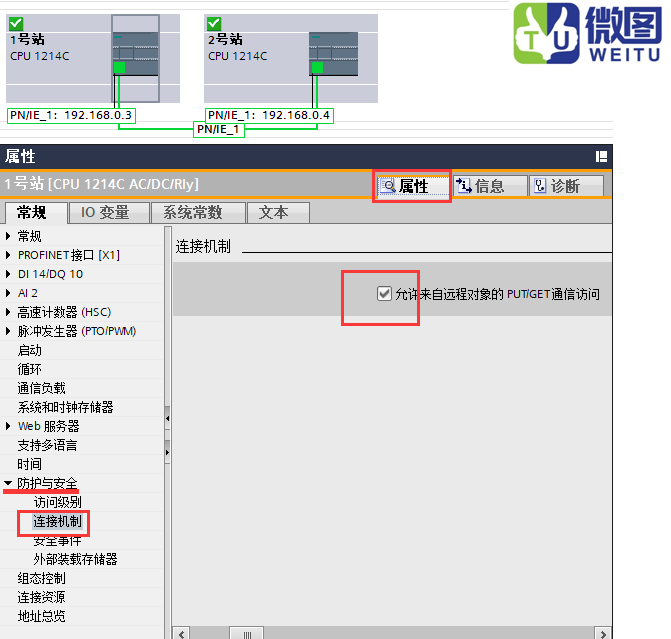

2.允许来自远程对象的PUT/GET通信访问,√上

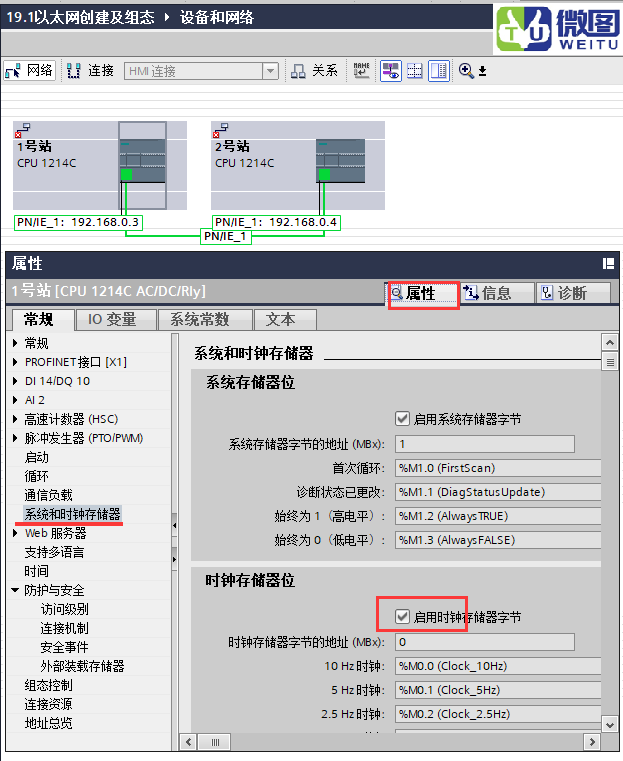

3.开启系统时钟

后面调用PUT/GET块使能端上升沿有效,避免频繁手动改数据麻烦,开启系统时钟自动通断。

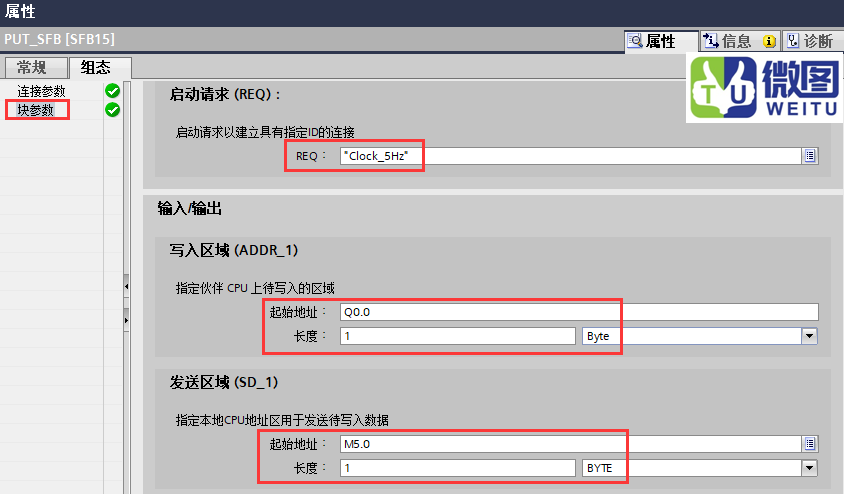

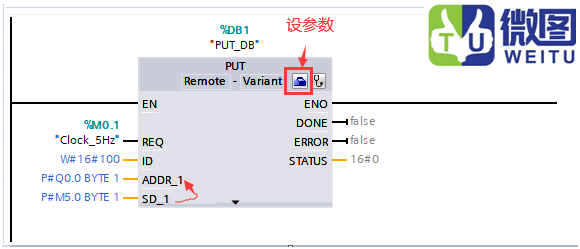

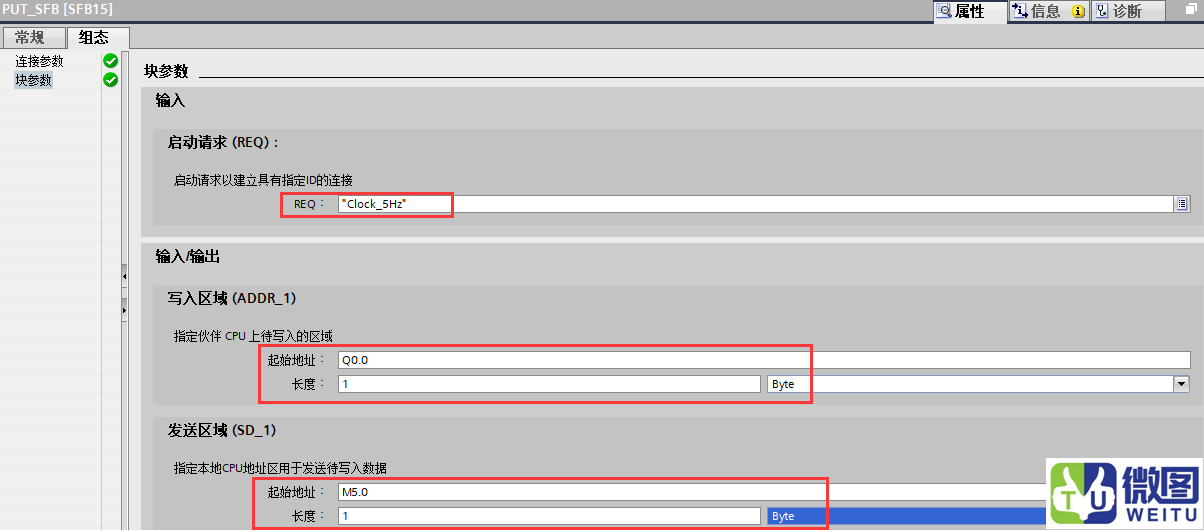

4.拖个PUT指令,设置连接参数、块参数

1号站main程序里

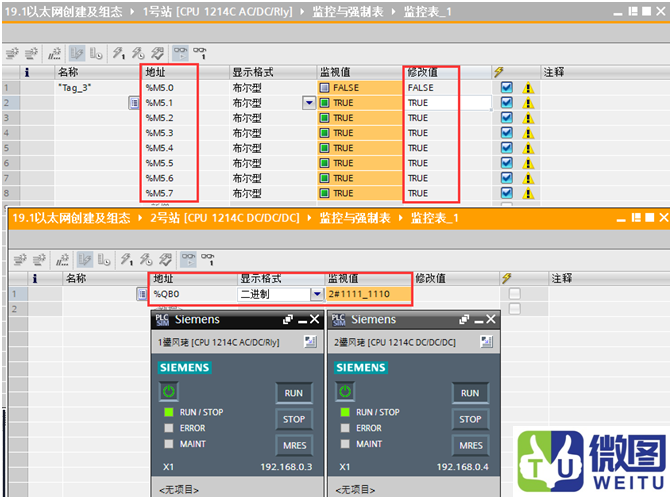

5.仿真,1号站监控MB5,2号站监控QB0

修改M5.*的值,发现QB0同步更新,PUT成功。

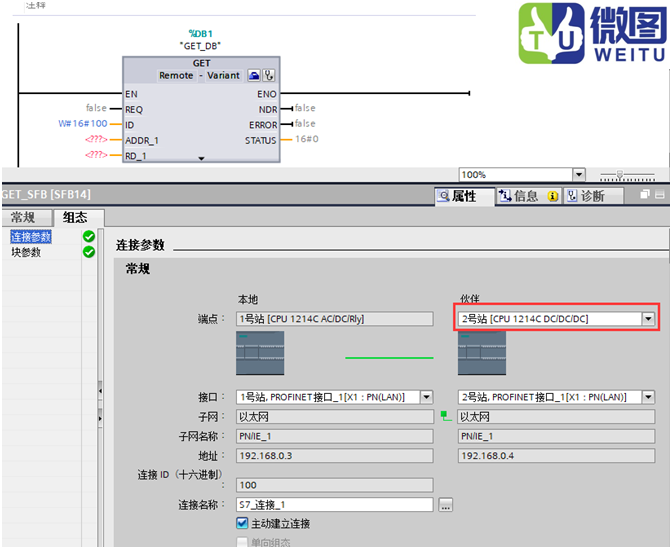

6.从2号站的地址读到1号站的地址

1号站main程序里

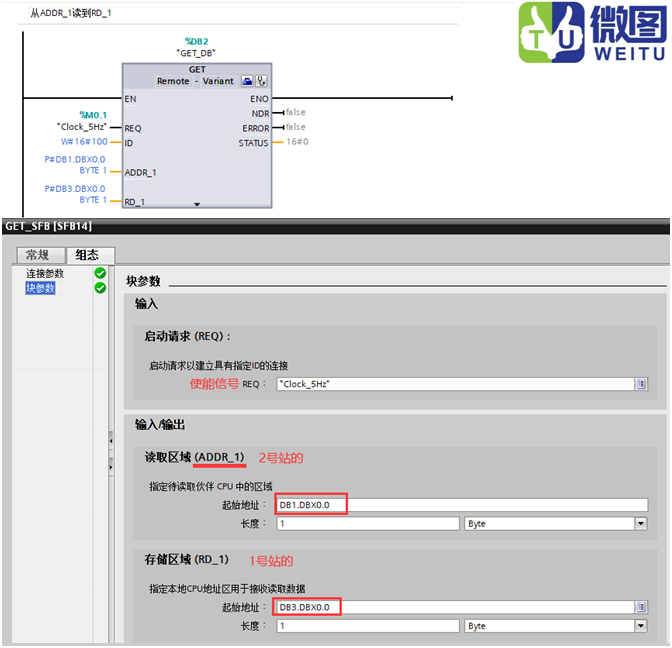

测试GET指令

注意DB块变量绝对寻址的写法

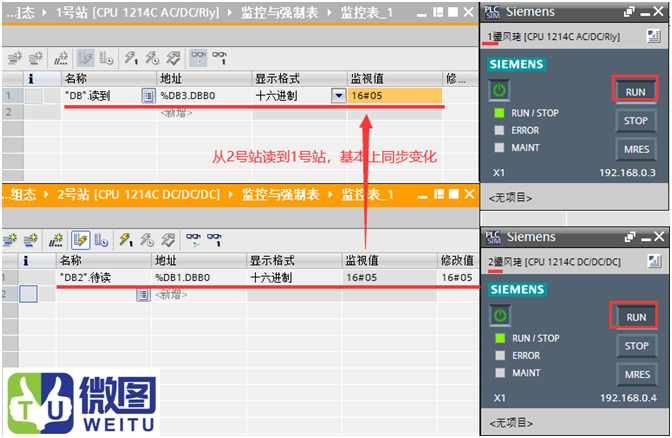

7.启动仿真,监控

修改2号站待读的值,发现1号站的值同步更新,GET成功。
