绝对值编码器格雷码转实际数PLC编程

2021-11-18 17:54:00
微图
原创 2543
摘要:介绍格雷码转换成实际值,对比2个版本的程序写法; V2.0:优化后的,用FC子程序方式调用,计算用临时变量方式。 V1.0:参考网上别人写的,在主程序里直接让输入参与运算的方式。

V2.0

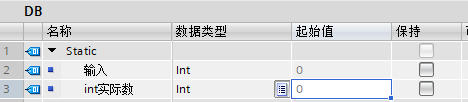

1.全局变量定义

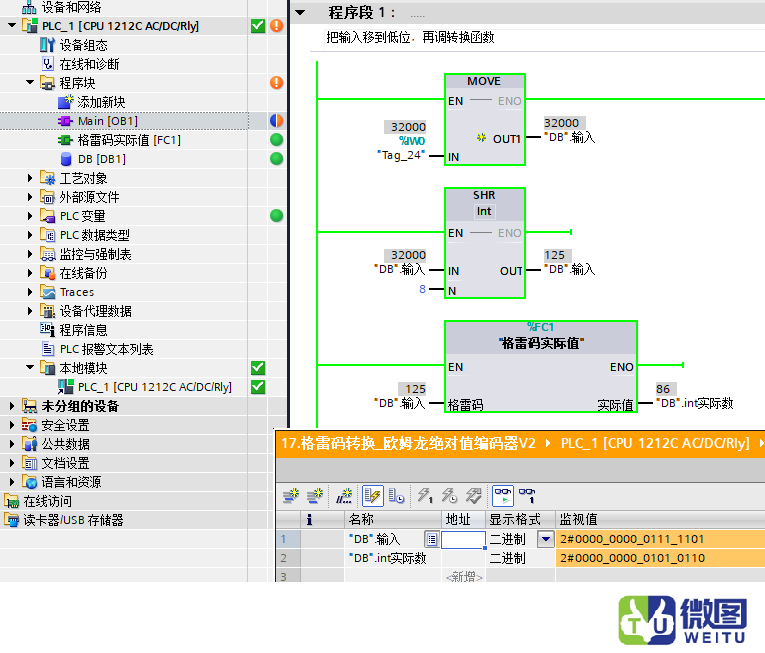

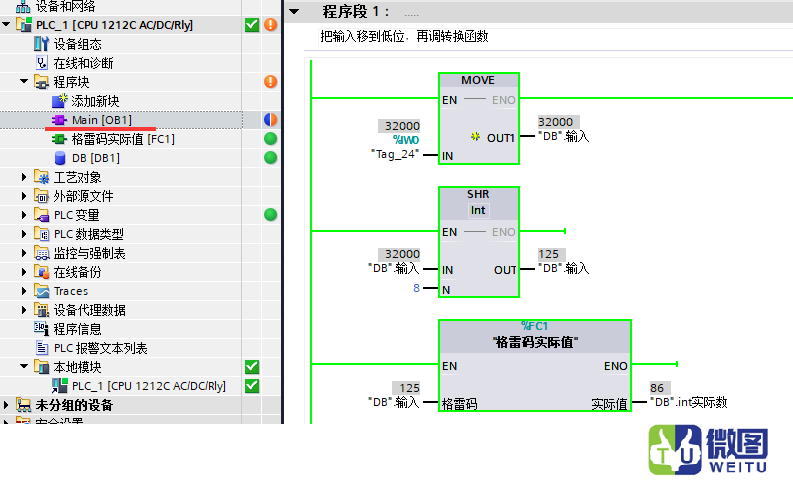

2.主程序

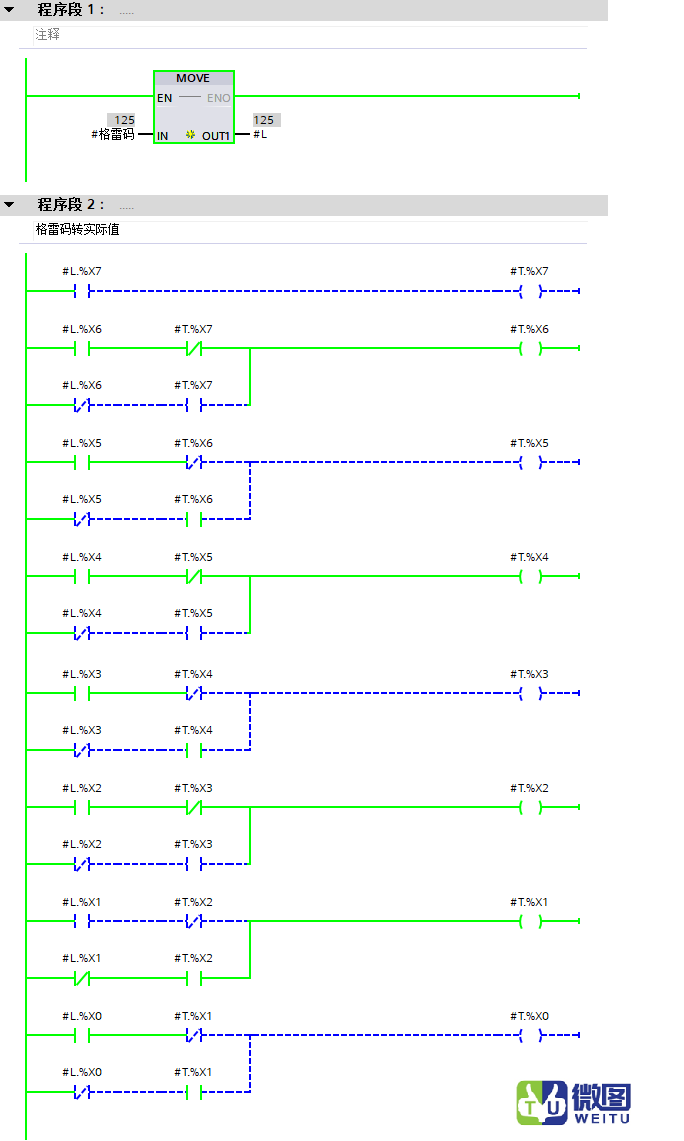

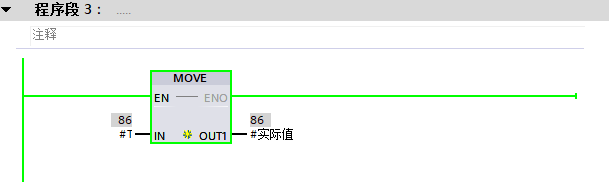

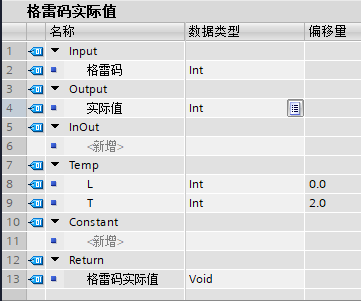

2.格雷码转实际数子程序

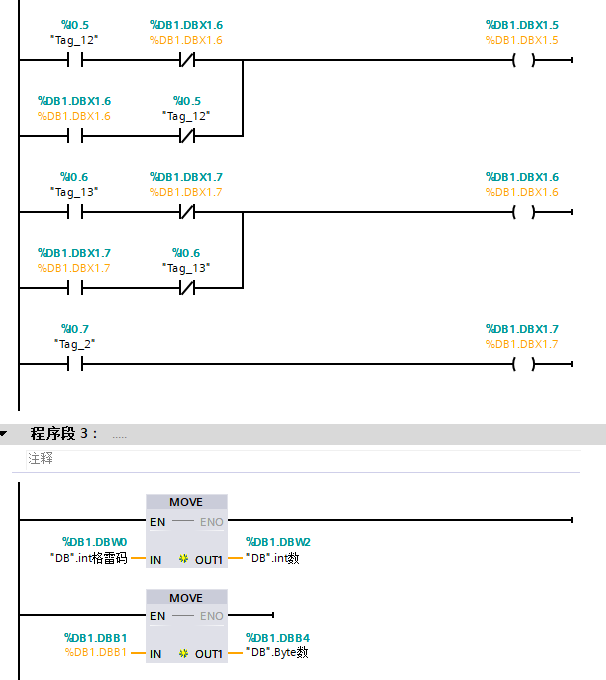

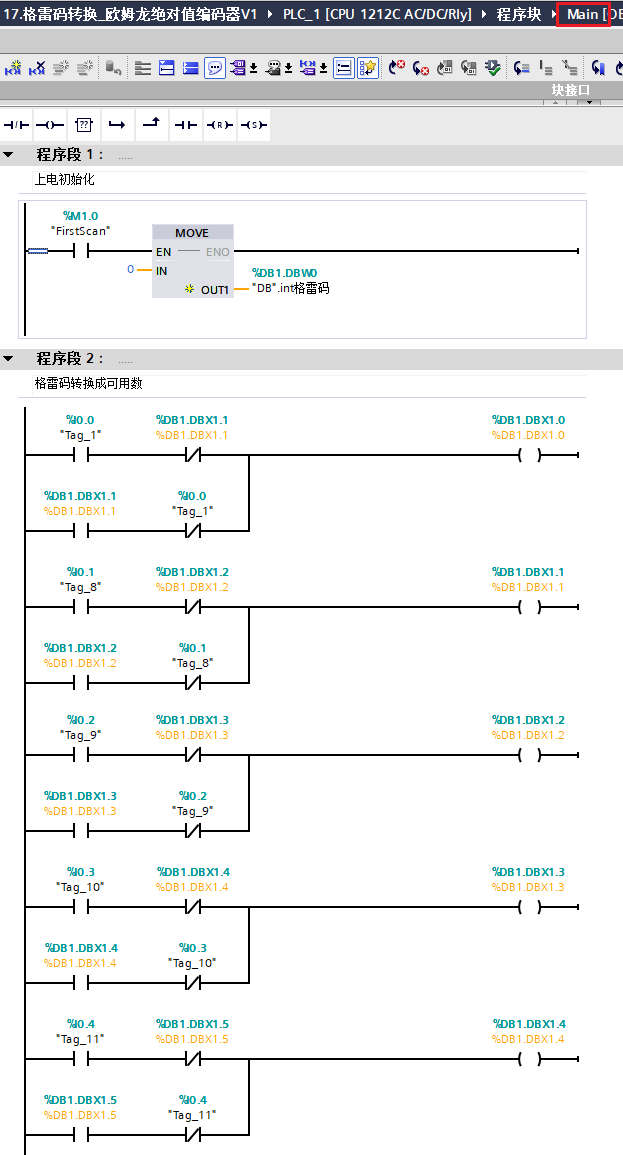

V1.0

对比初版程序,优化了不少

参考例子:

S7-1200PLC 连接单圈绝对值编码器(格雷二进制)

初版这种都放在main里实现的,其他工程要用可能得改很多。还有直接使用输入端子参与运算,一旦端子定义改变,程序又得改。

总结:子程序调用、用新定义变量参与运算方式更通用。
