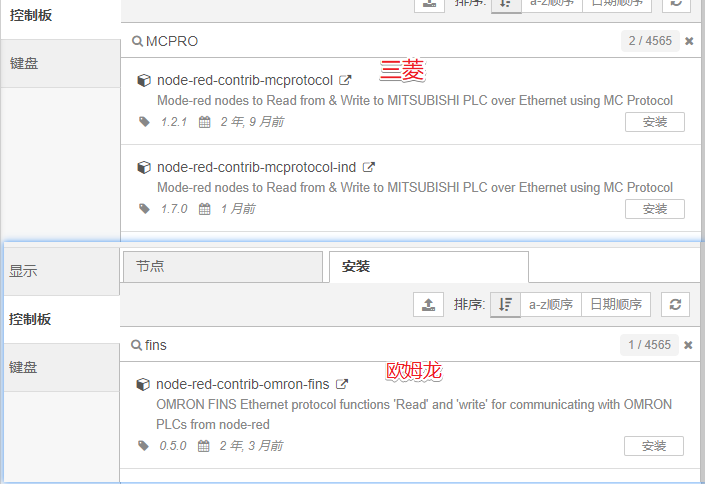

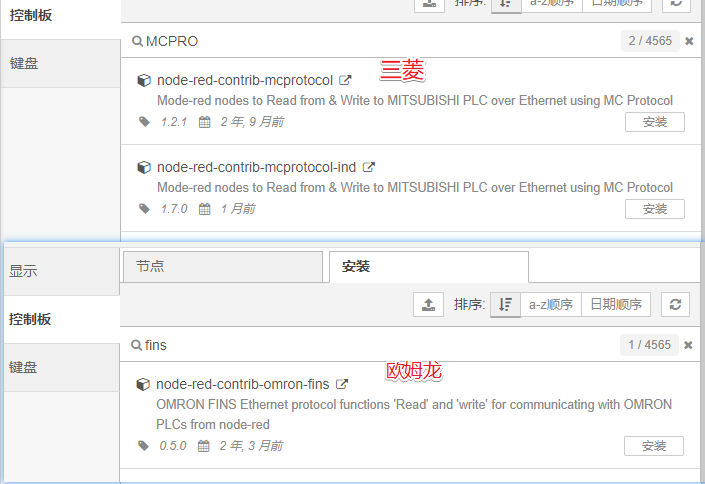

PLC协议S7欧姆龙FINS三菱MC
- 2023-08-14 08:36:18
- 微图
- 3705
- 最后编辑：微图 于 2026-03-10 15:40:12
- 分享链接

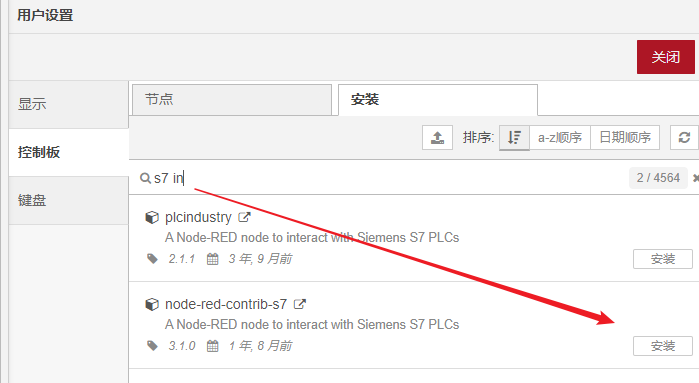

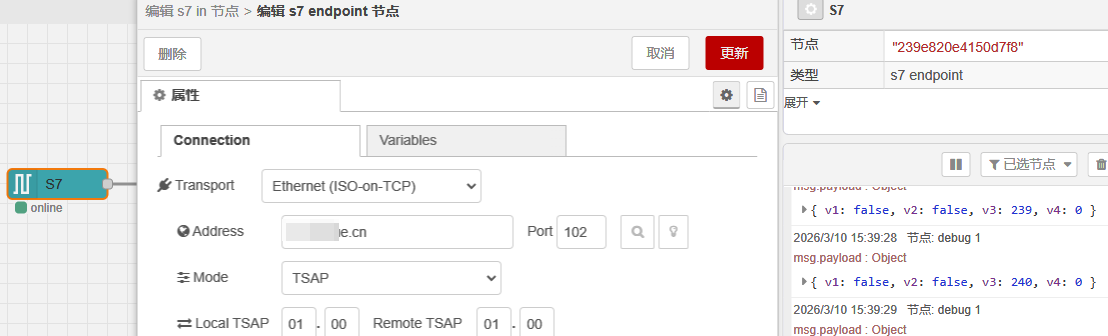

关键字 s7 in

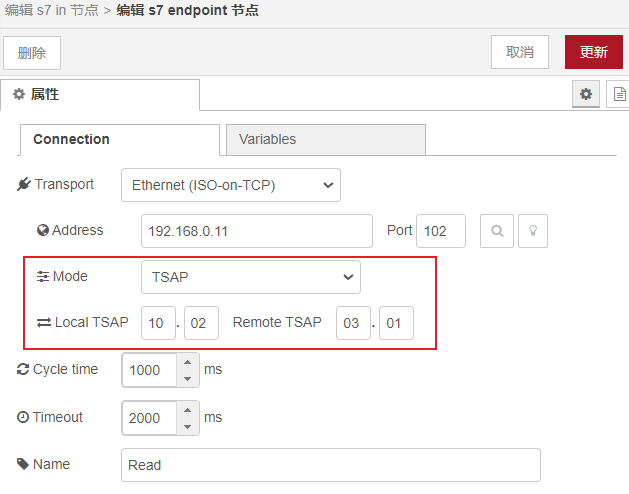

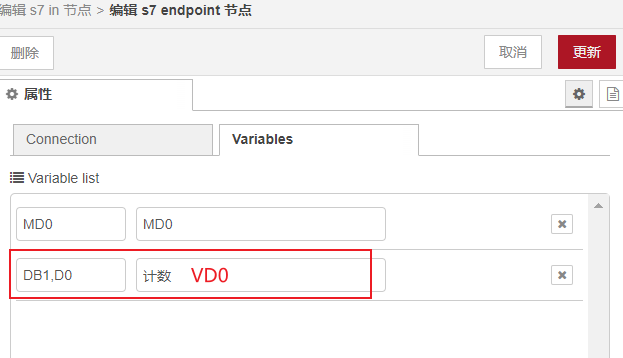

读200SmartPLC
文档：https://zhuanlan.zhihu.com/p/200779050?utm_id=0
视频：https://www.douyin.com/video/7267548307751259449
写PLC

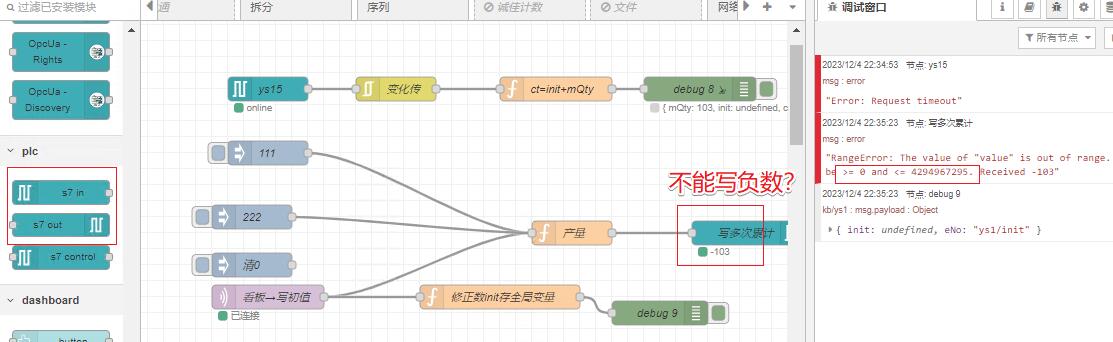

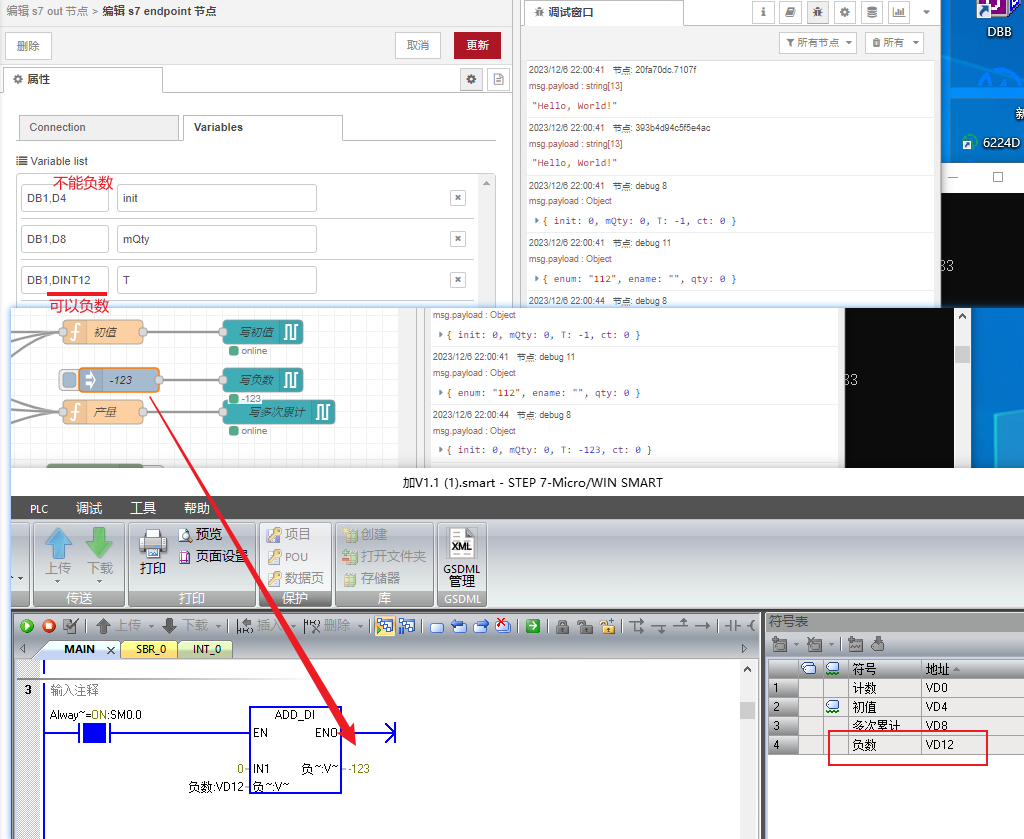

发现node-red只能写正数：0-4294967295
把有负数的数存全局变量，在服务器上算
var init = msg.payload.init; //node-red只能给PLC写正数，写个绝对值正数，让其有变化就行 msg.payload = Math.abs(init); //init存到全局变量 var topic = msg.topic + '/init'; global.set(topic, init); return msg;
var topic = 'kb/ys1' + '/init'; msg.payload.ct = (global.get(topic) || 0) + msg.payload.mQty; return msg;测试数据
{
"ename": "ys15",
"init": -1,
"mQty": 111
}

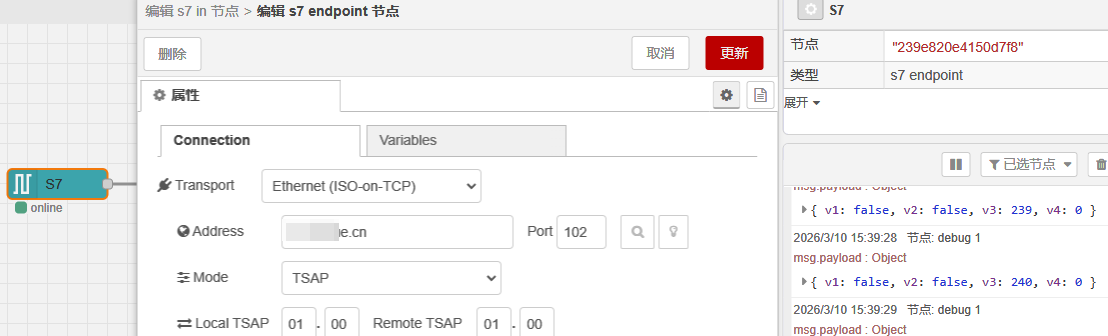

连1200测试

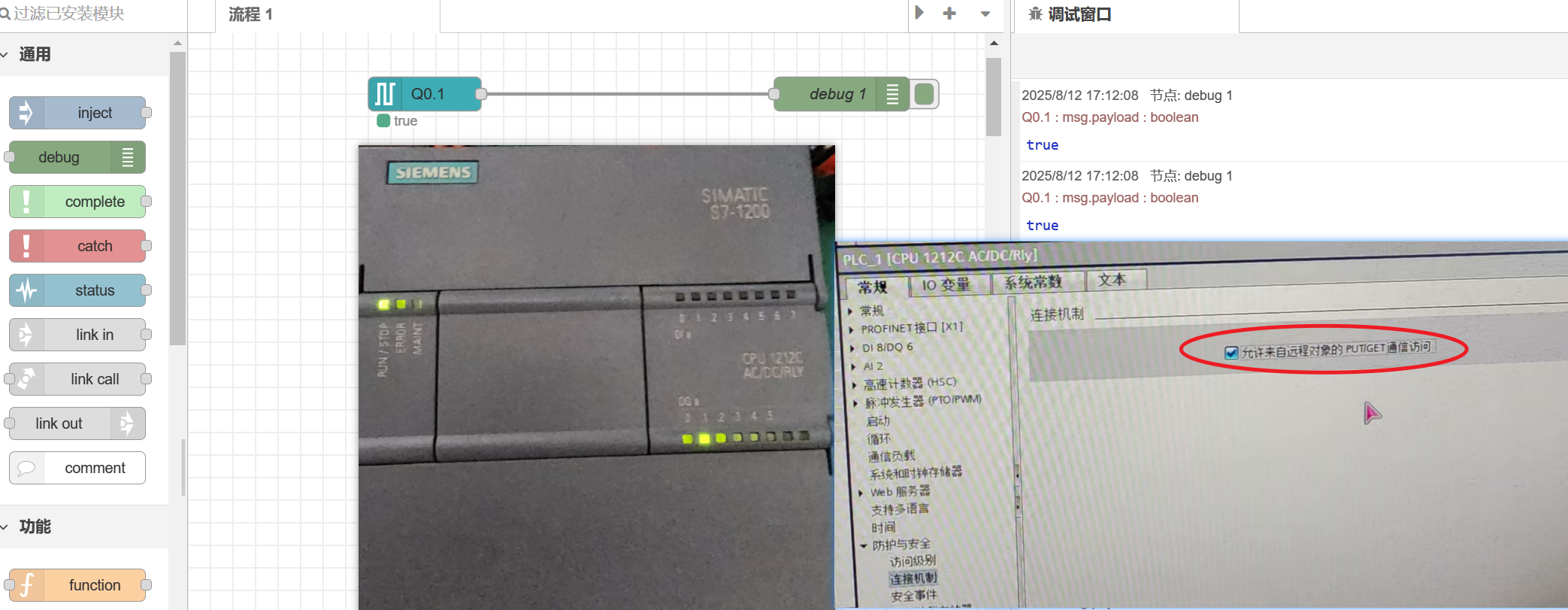

没勾允许远程对象的put/get通信访问，就会报错。
PLC error [0x8104]: This service is not implemented on the module or a frame error was reported

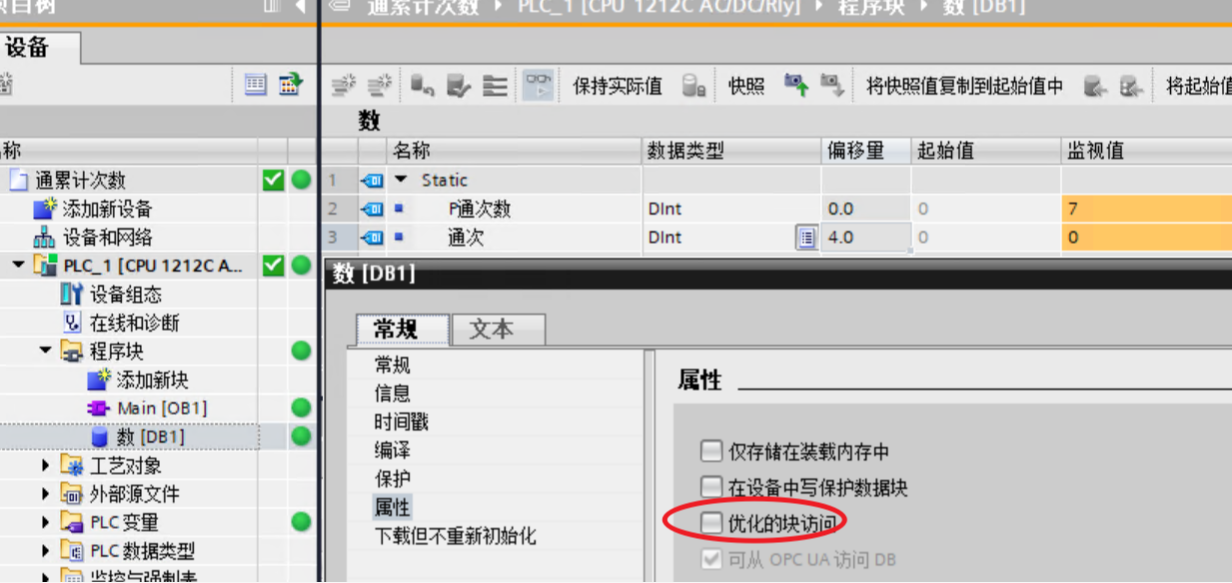

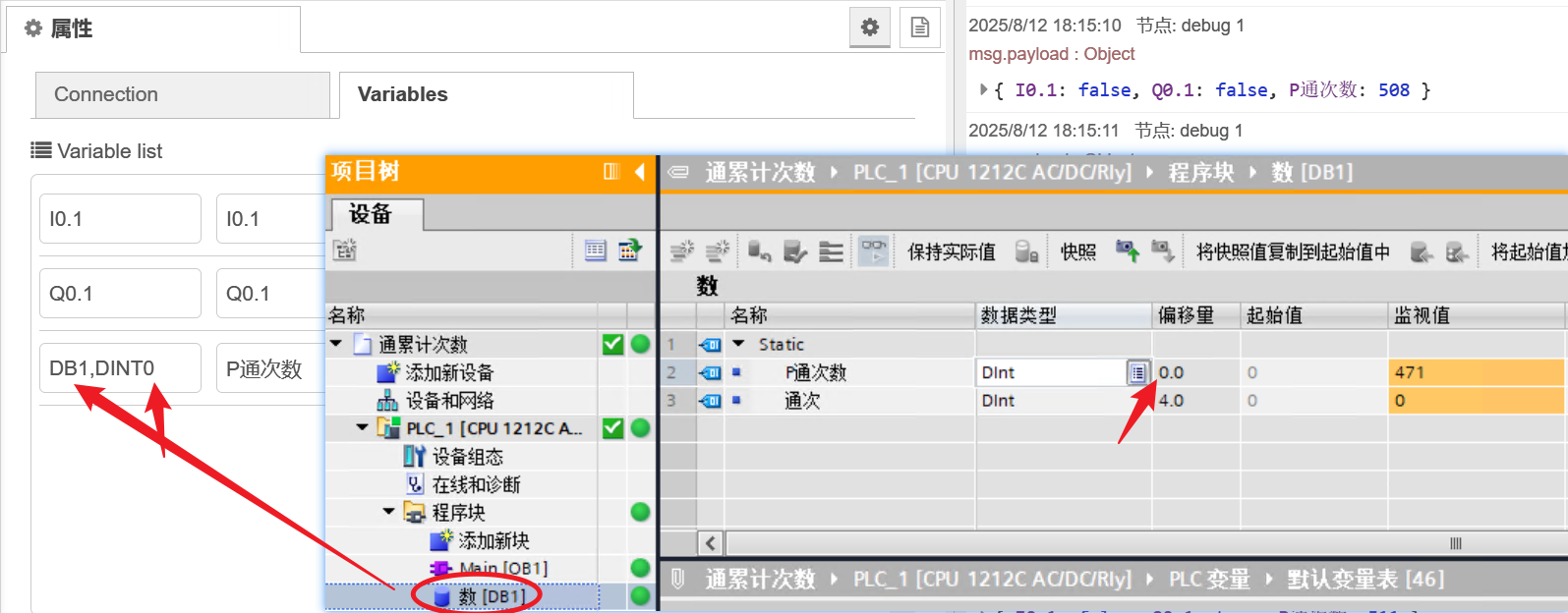

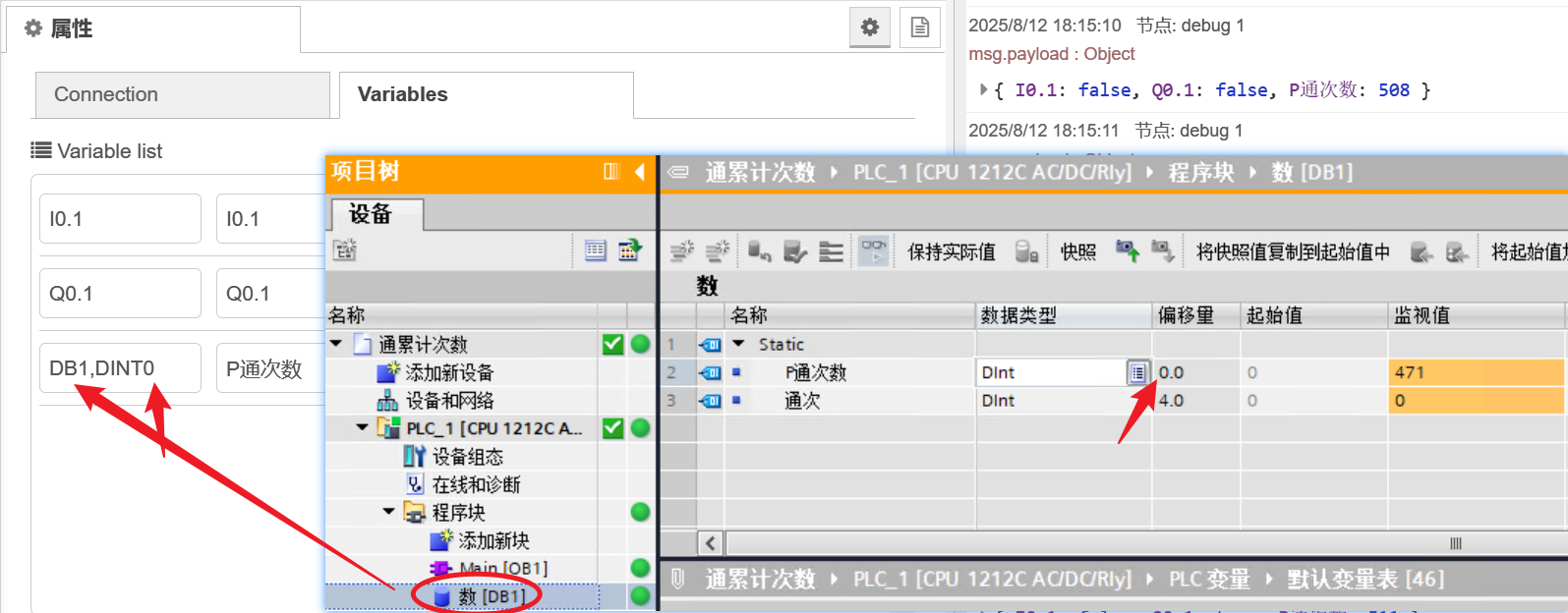

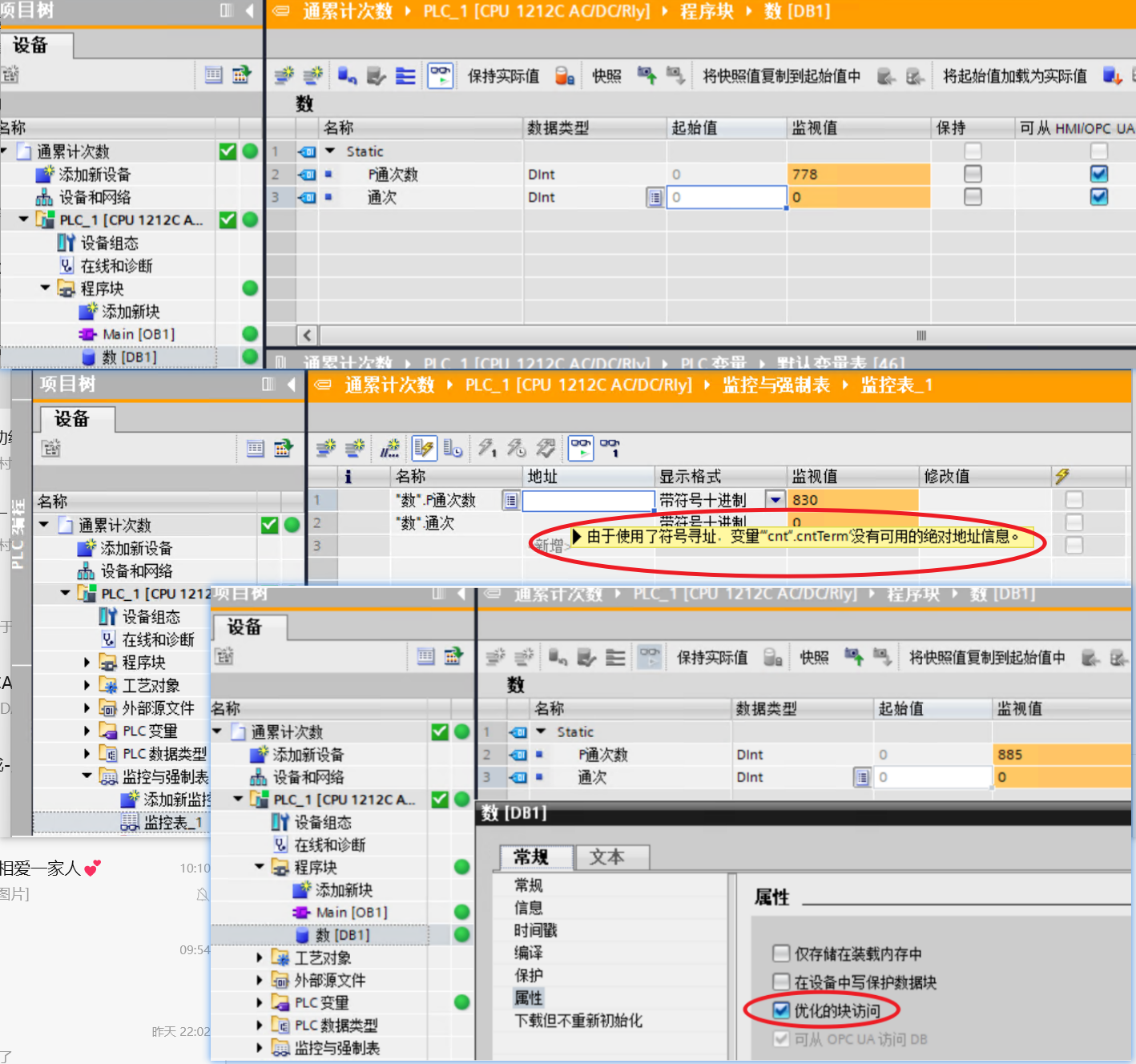

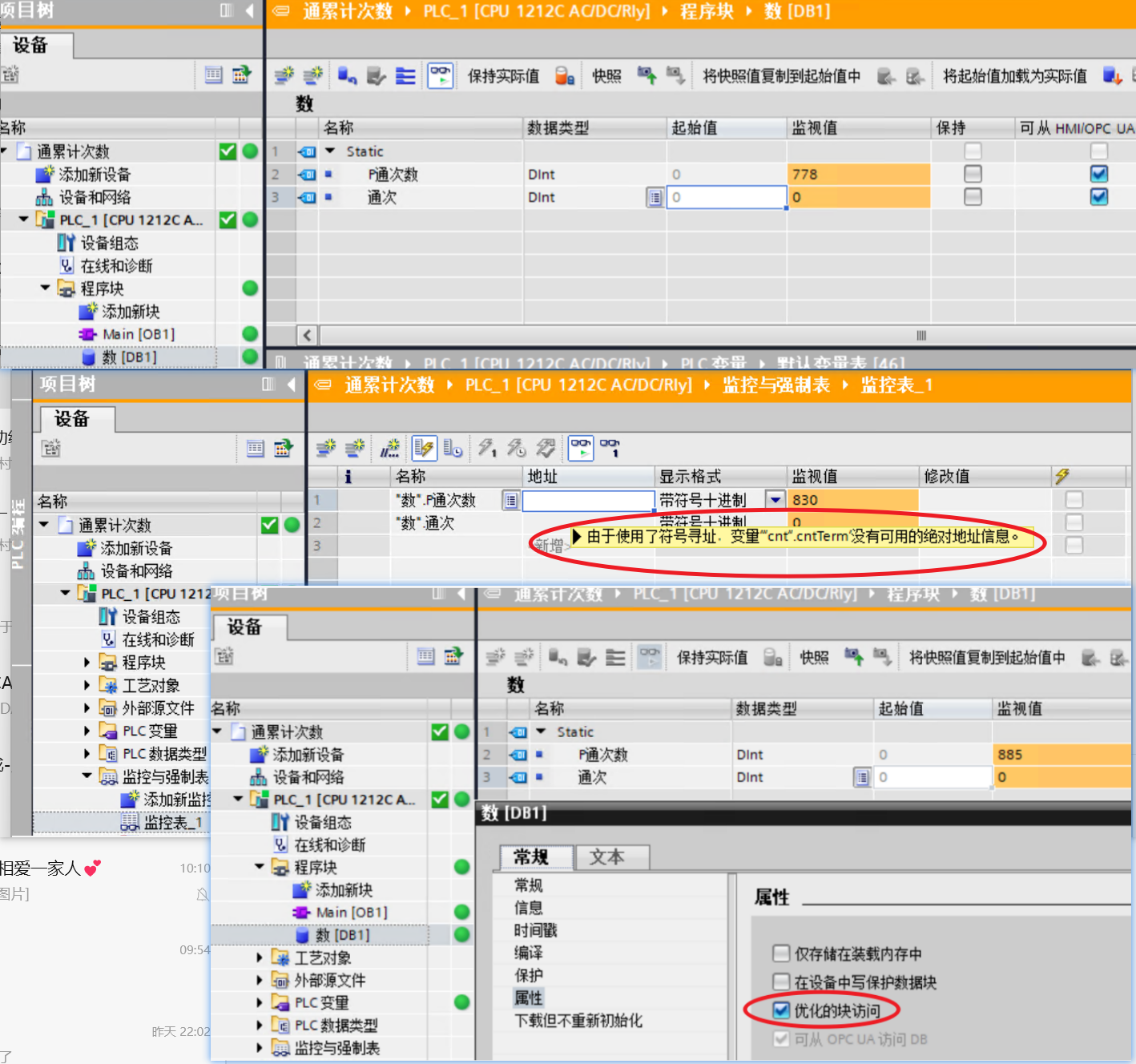

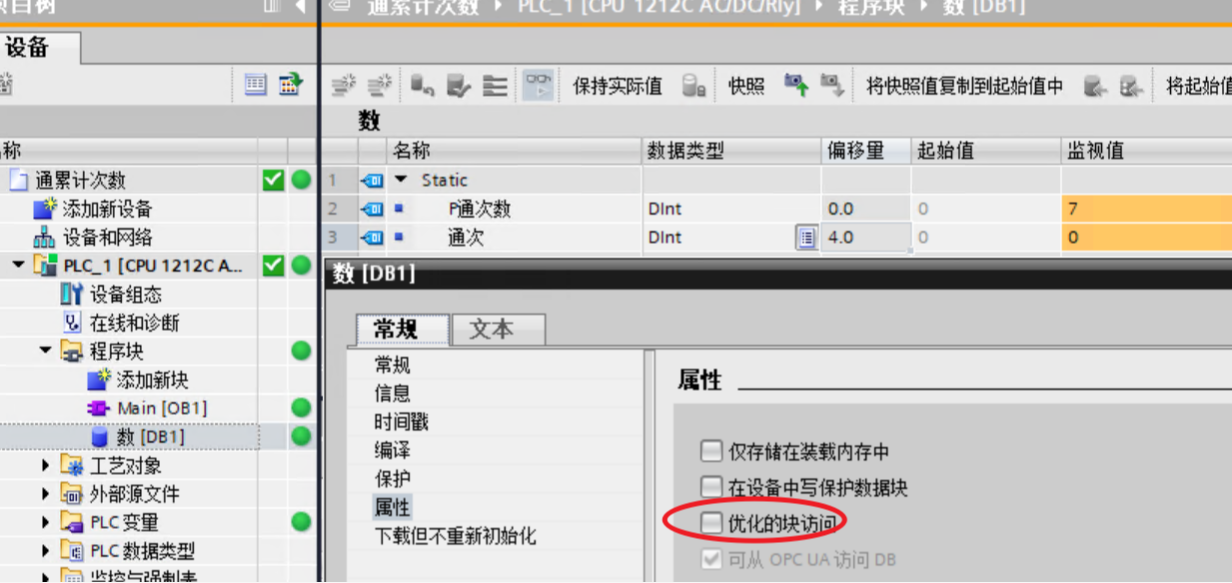

读1200DB块时，优化的块访问√得去掉，不然node-red读不到。

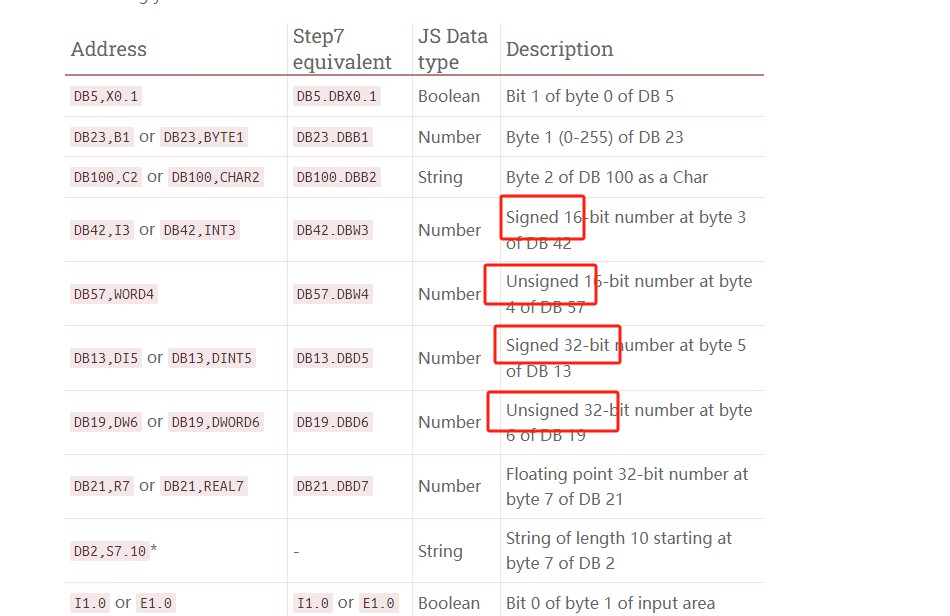

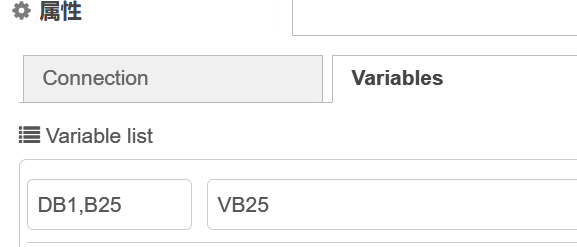

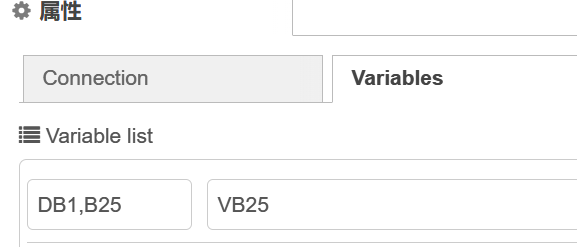

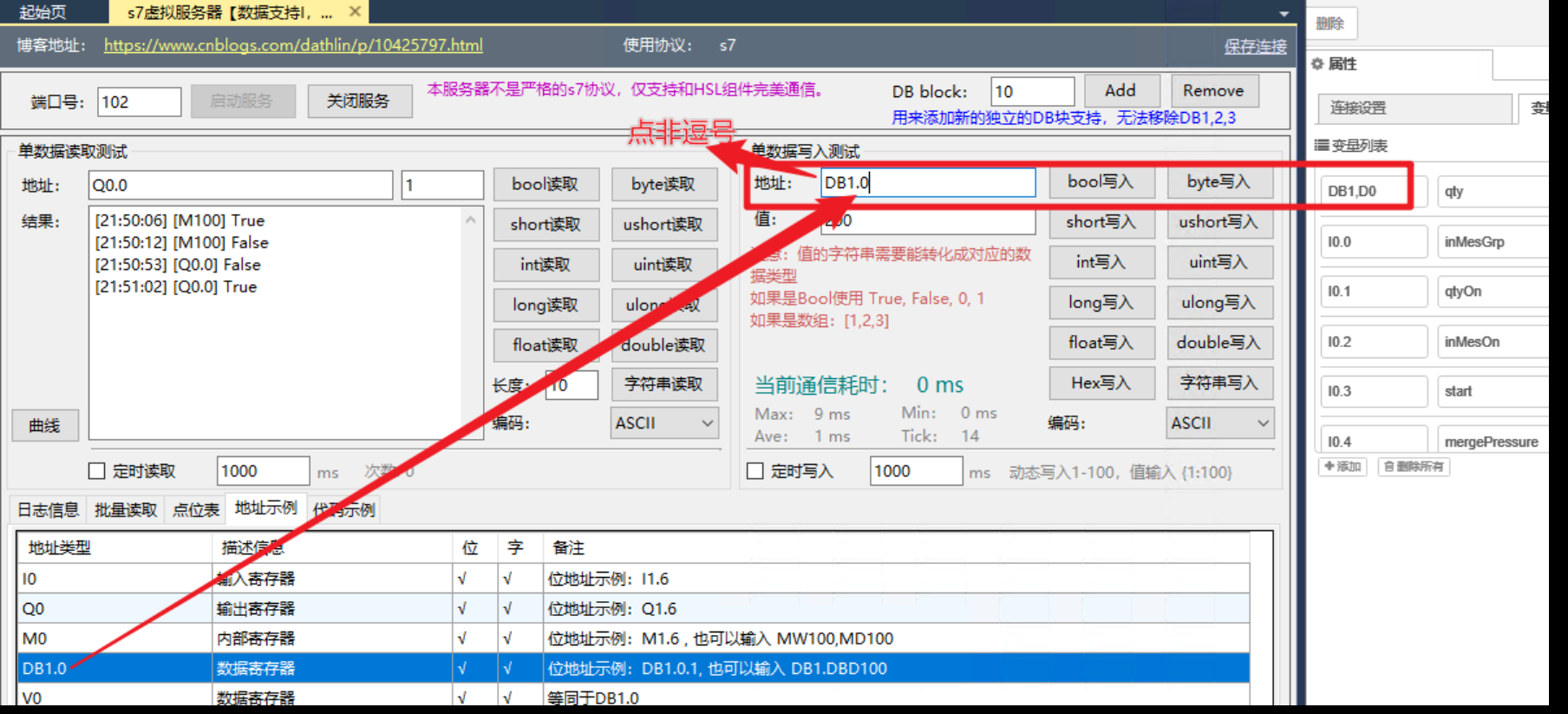

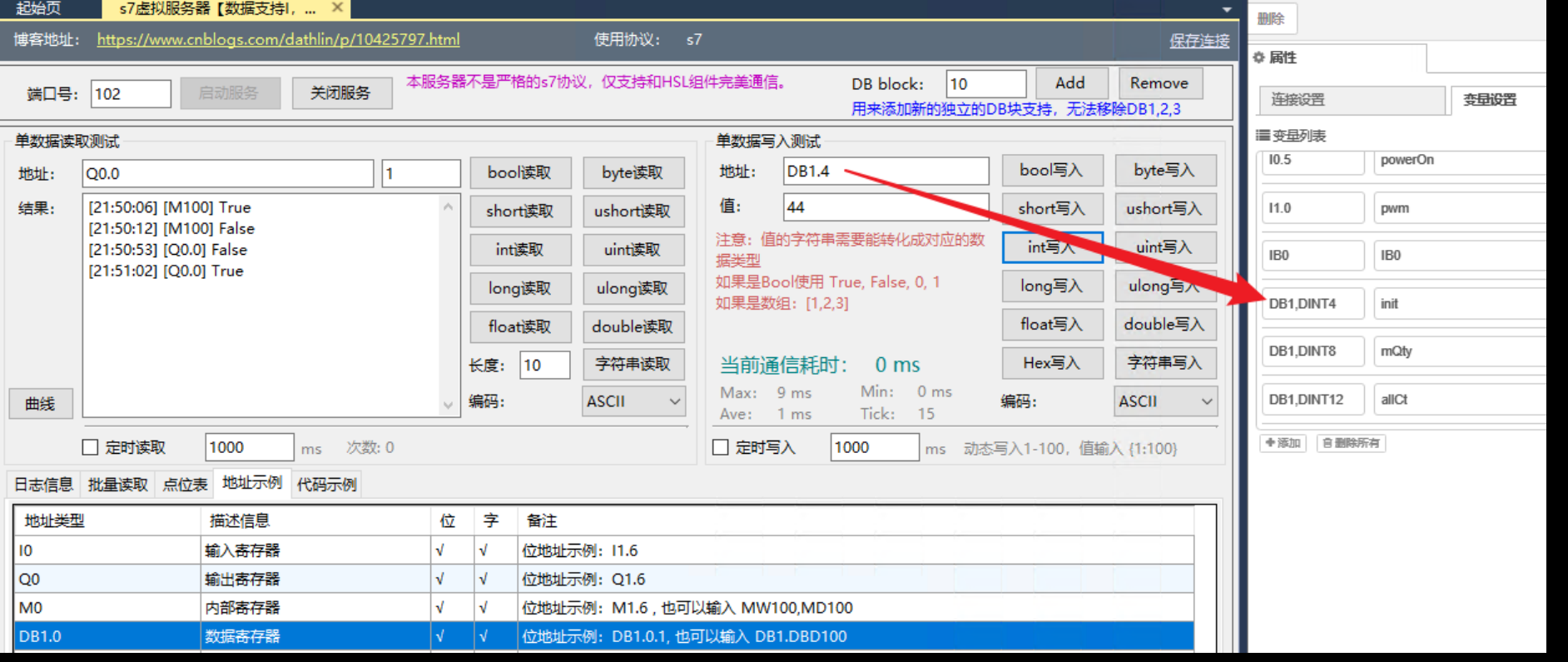

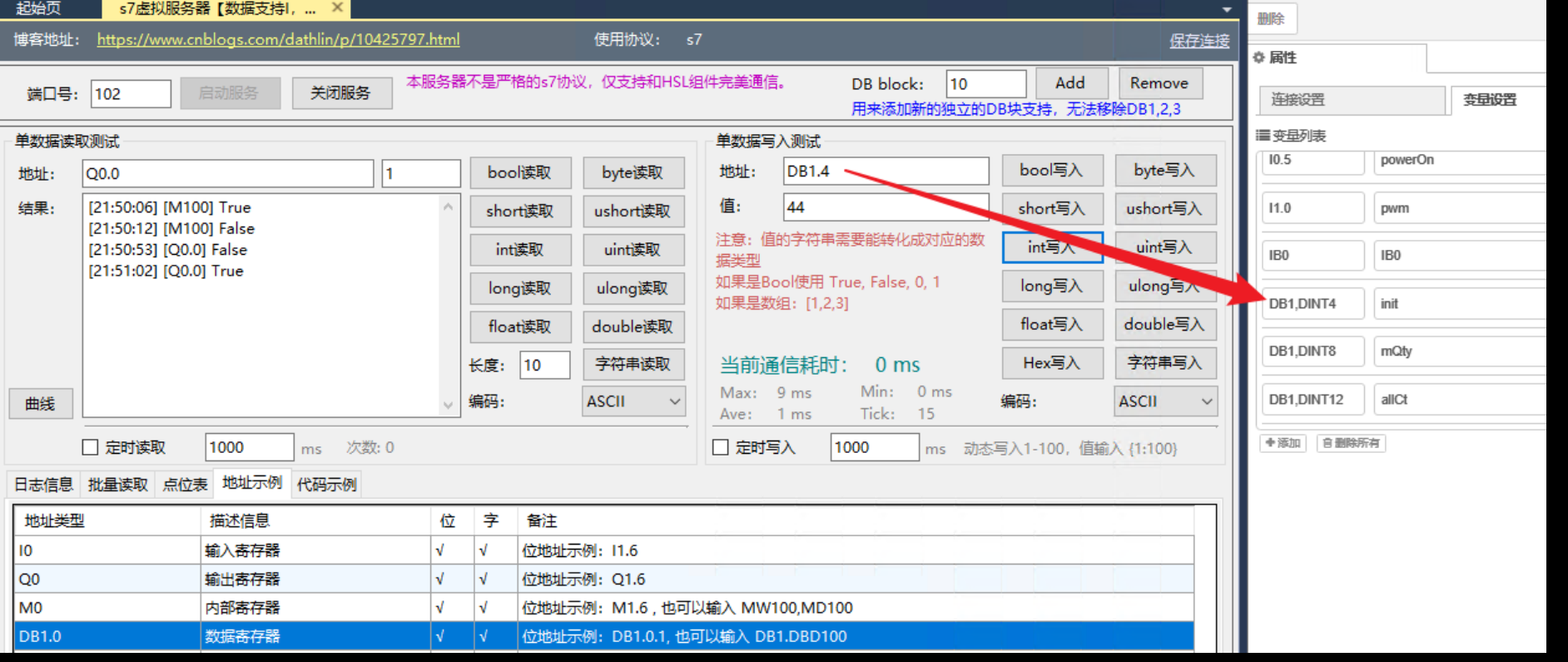

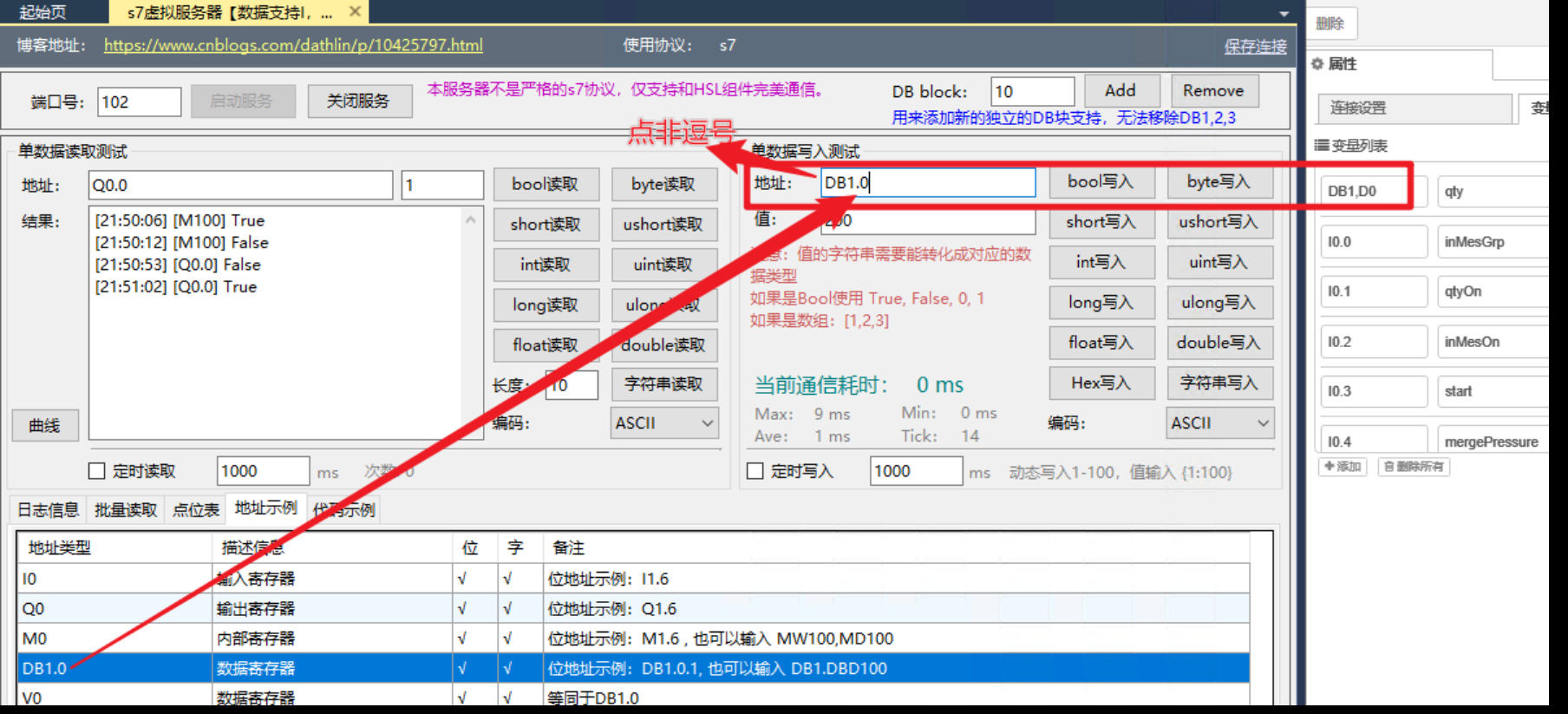

虚拟PLC地址对应

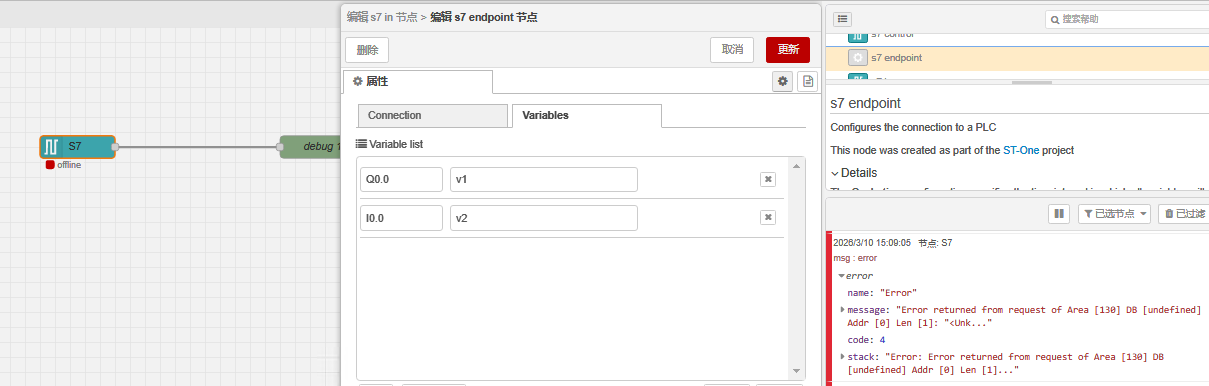

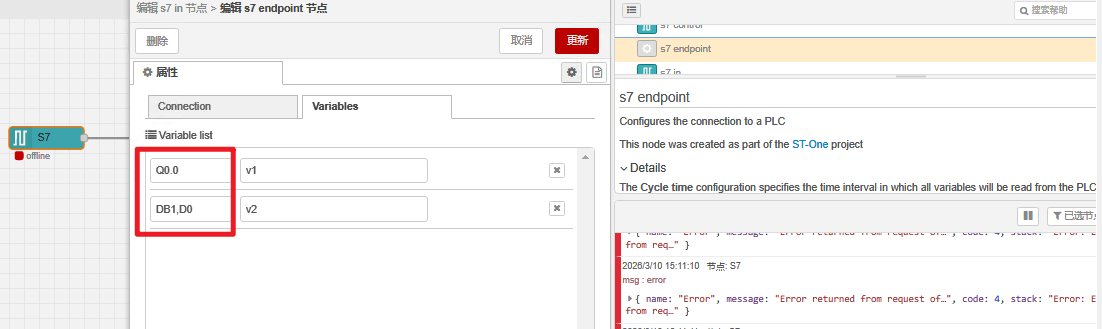

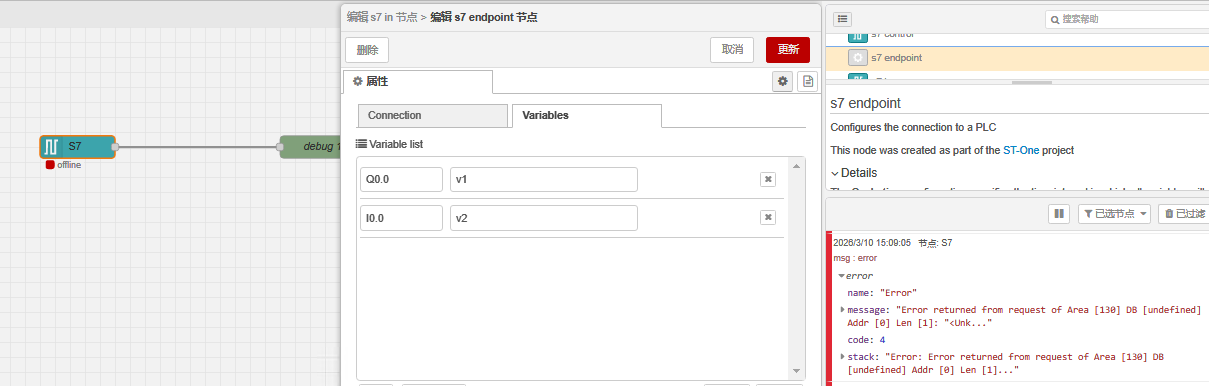

坑：1.用hsl 跑s7虚拟服务，跨区读点会报错，而真PLC不会。

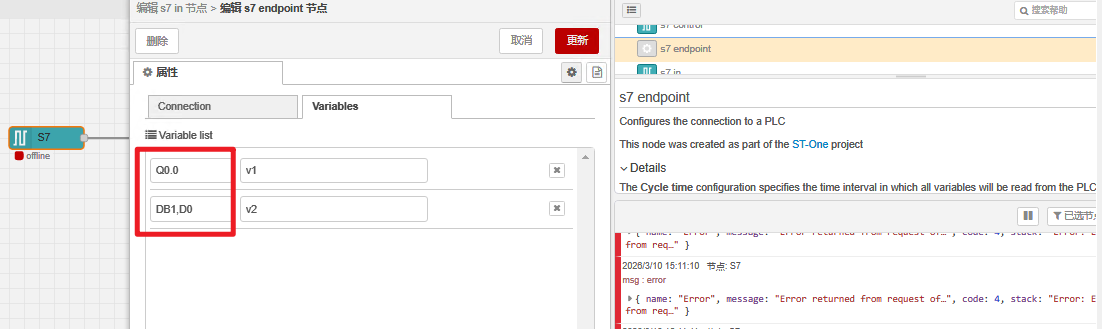

如同时读I区和Q区，或者同时读DB1区和Q区
2.读没建立的DB块或者DB块的变量是会导致node-red断开的。

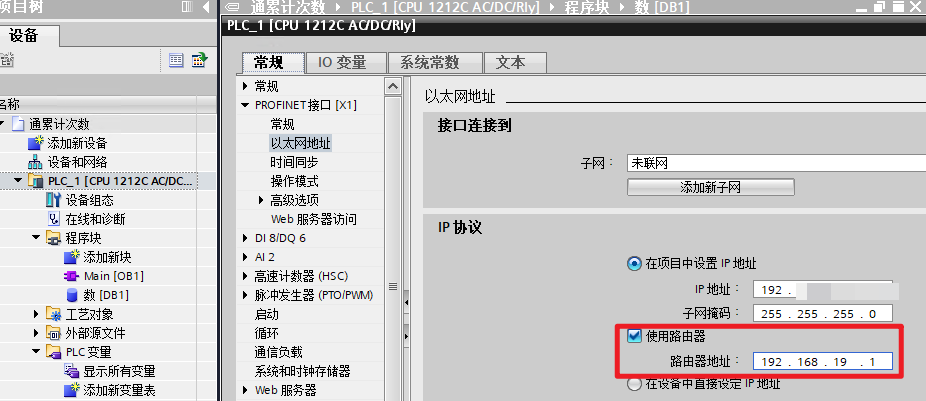

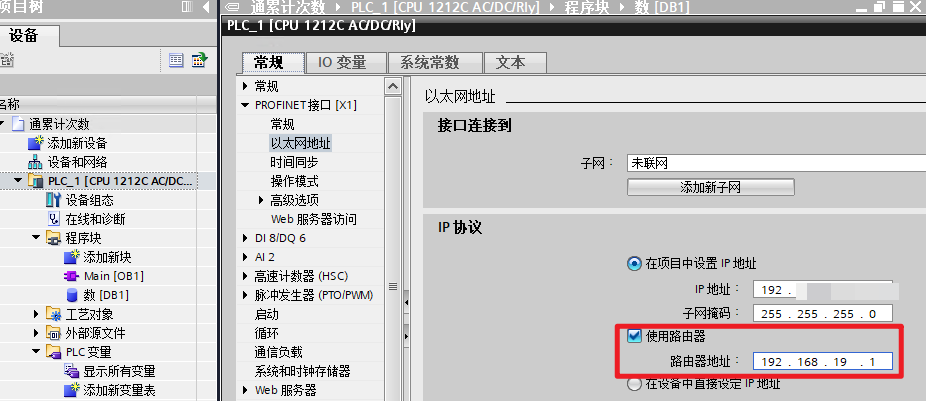

3.PLC的路由要设置，路由器映射端口服务时，外层设备才能访问到
