WIFI以太网DTU通讯测试图文笔记

1.装工具

http://wiki.developlink.cloud/zh/sdrtu

2.接线

接上电源（typeC/DC/端子均可供电，但是typC的供电电压很小，开WIFi就不够用了），插上网线，连接路由

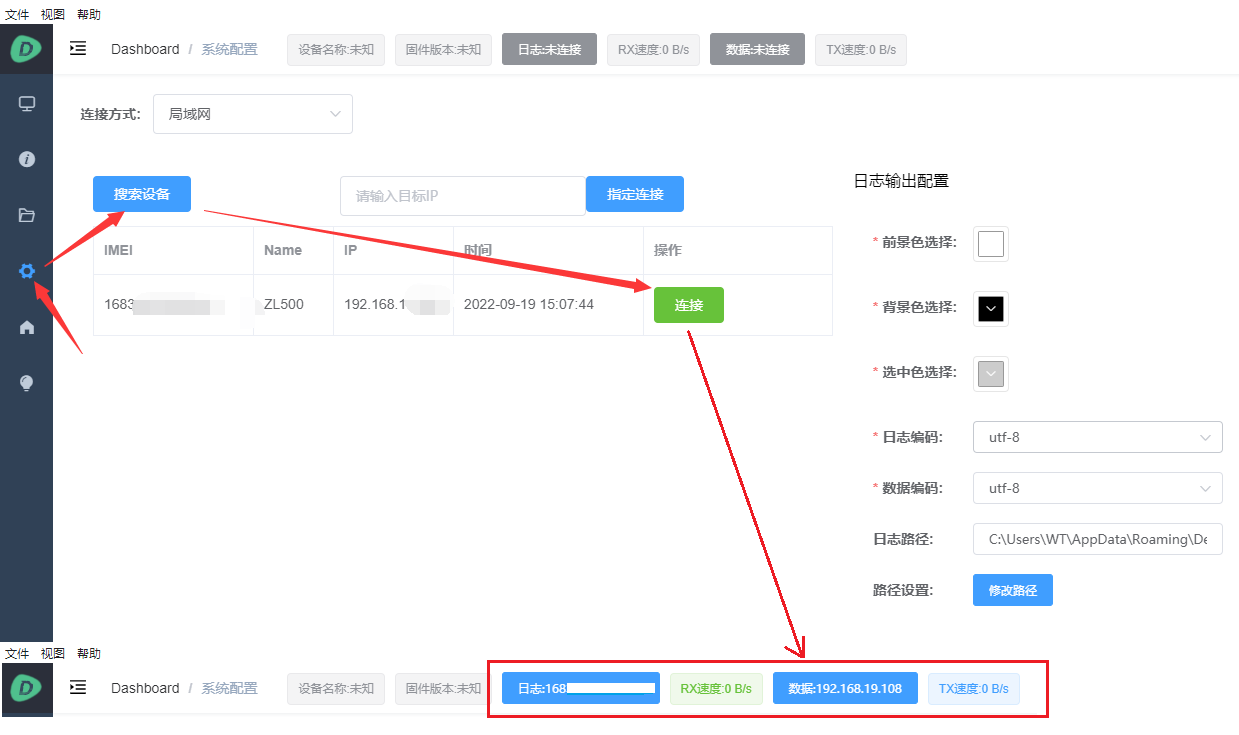

3.搜索连接

有线和USB都插上

会自动搜索出来

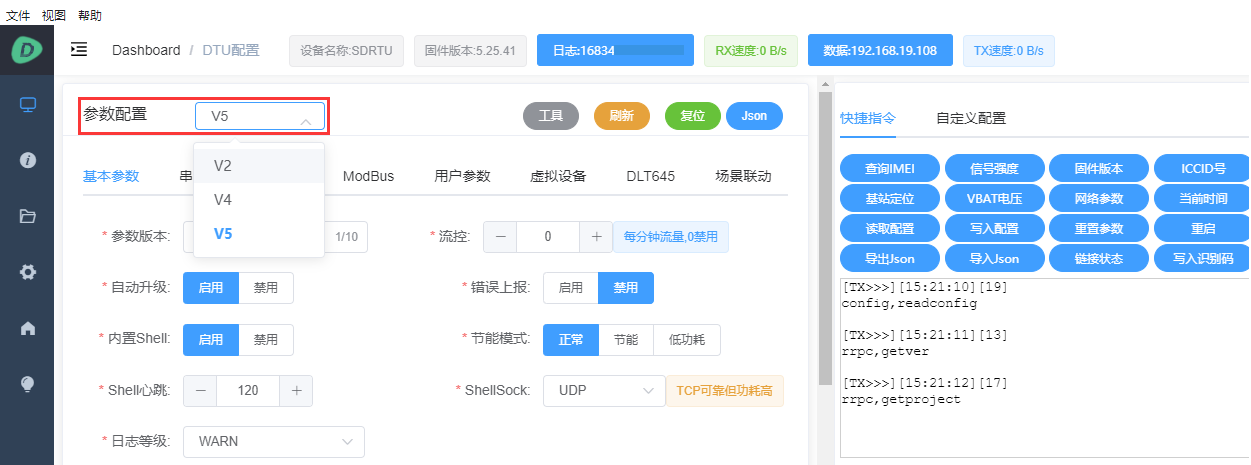

4. 参数版本：V5

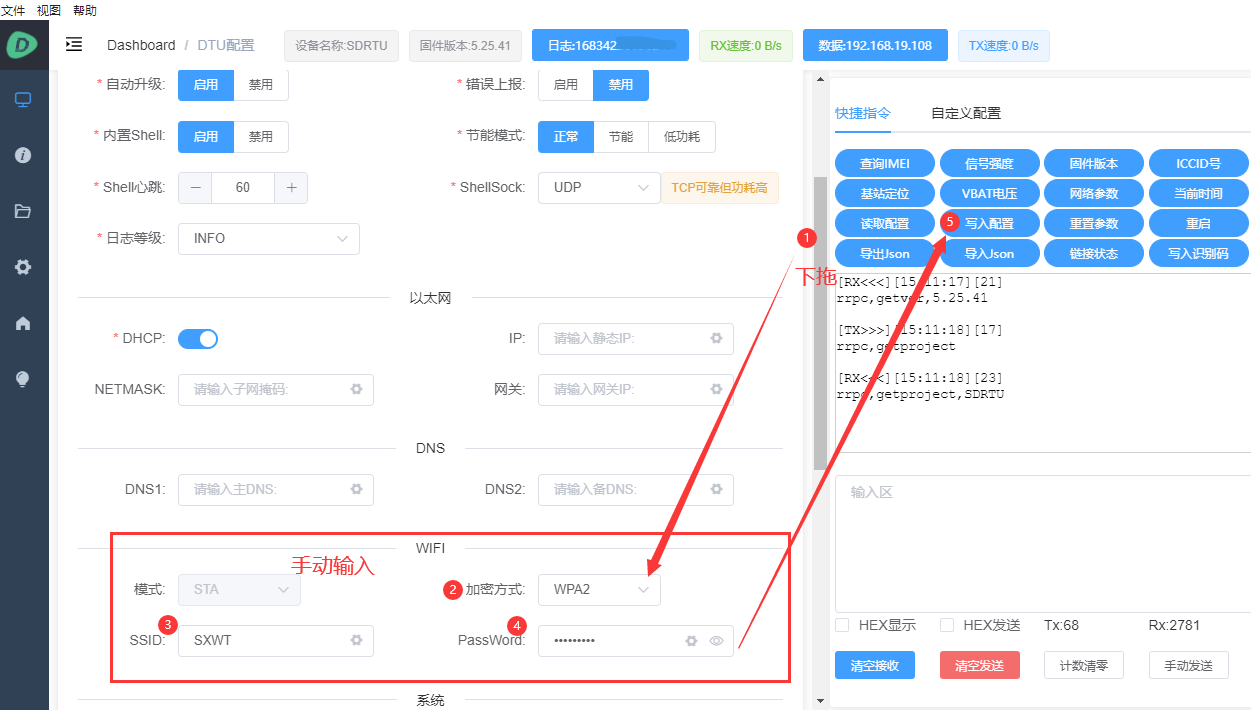

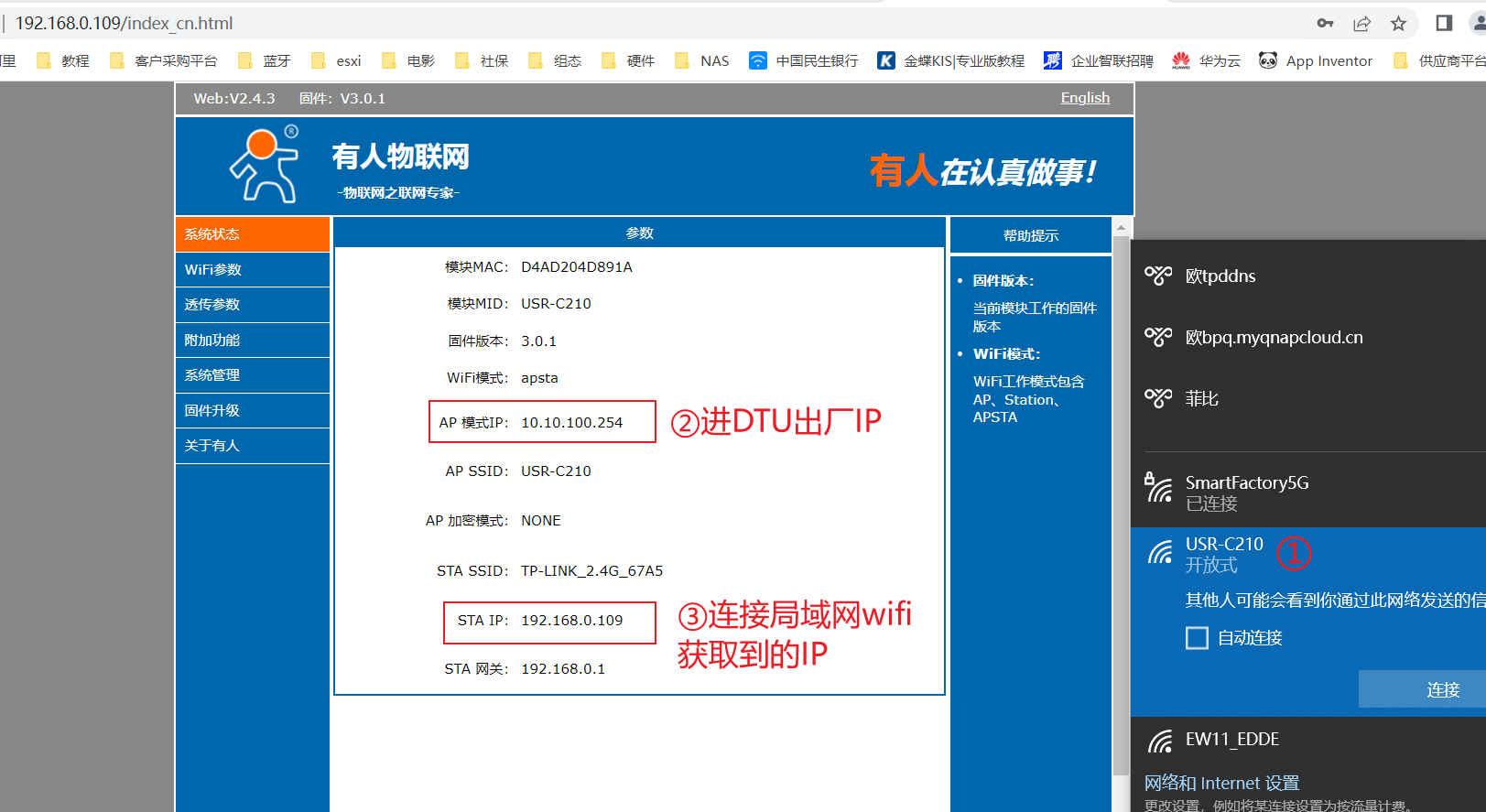

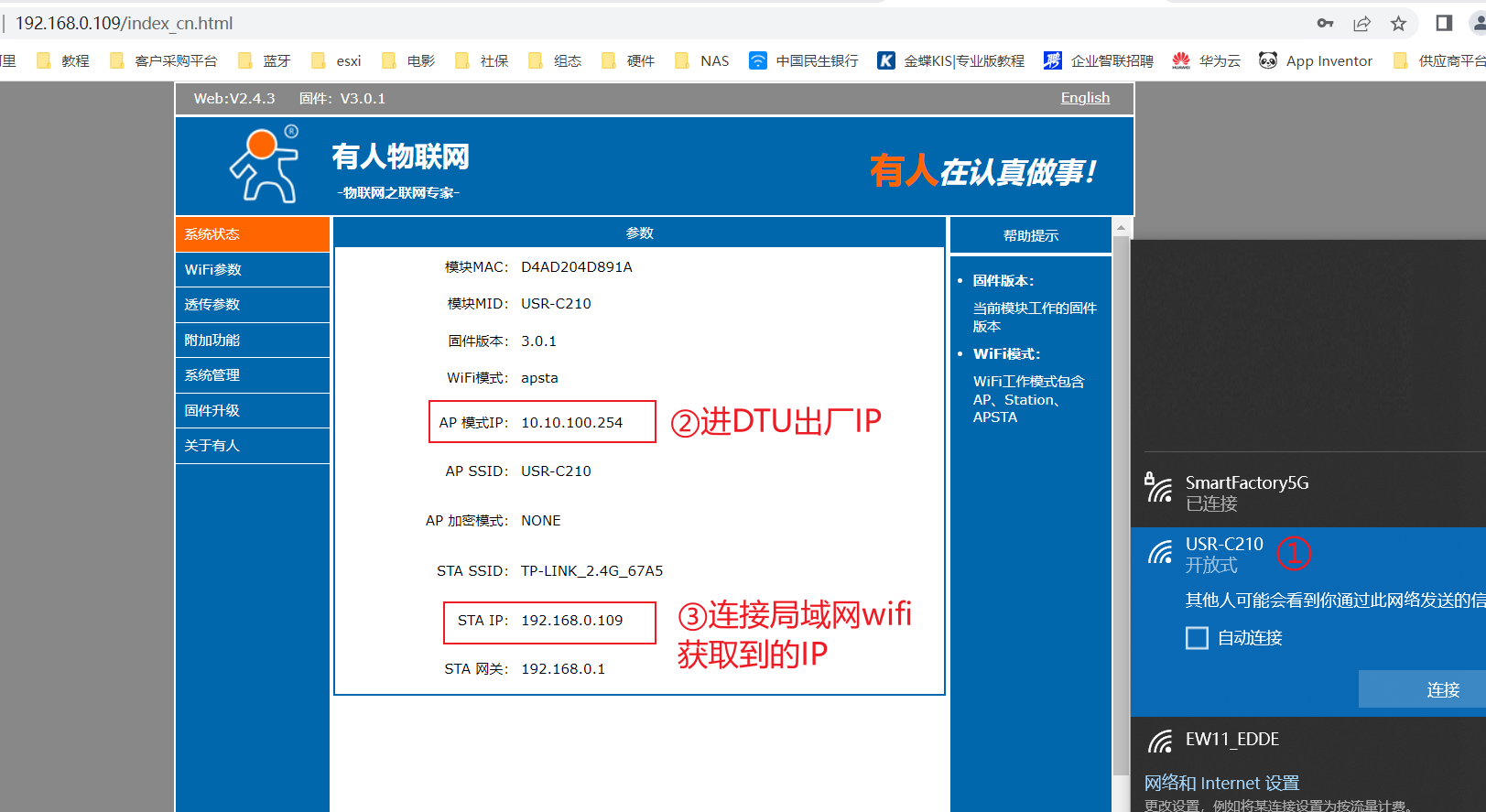

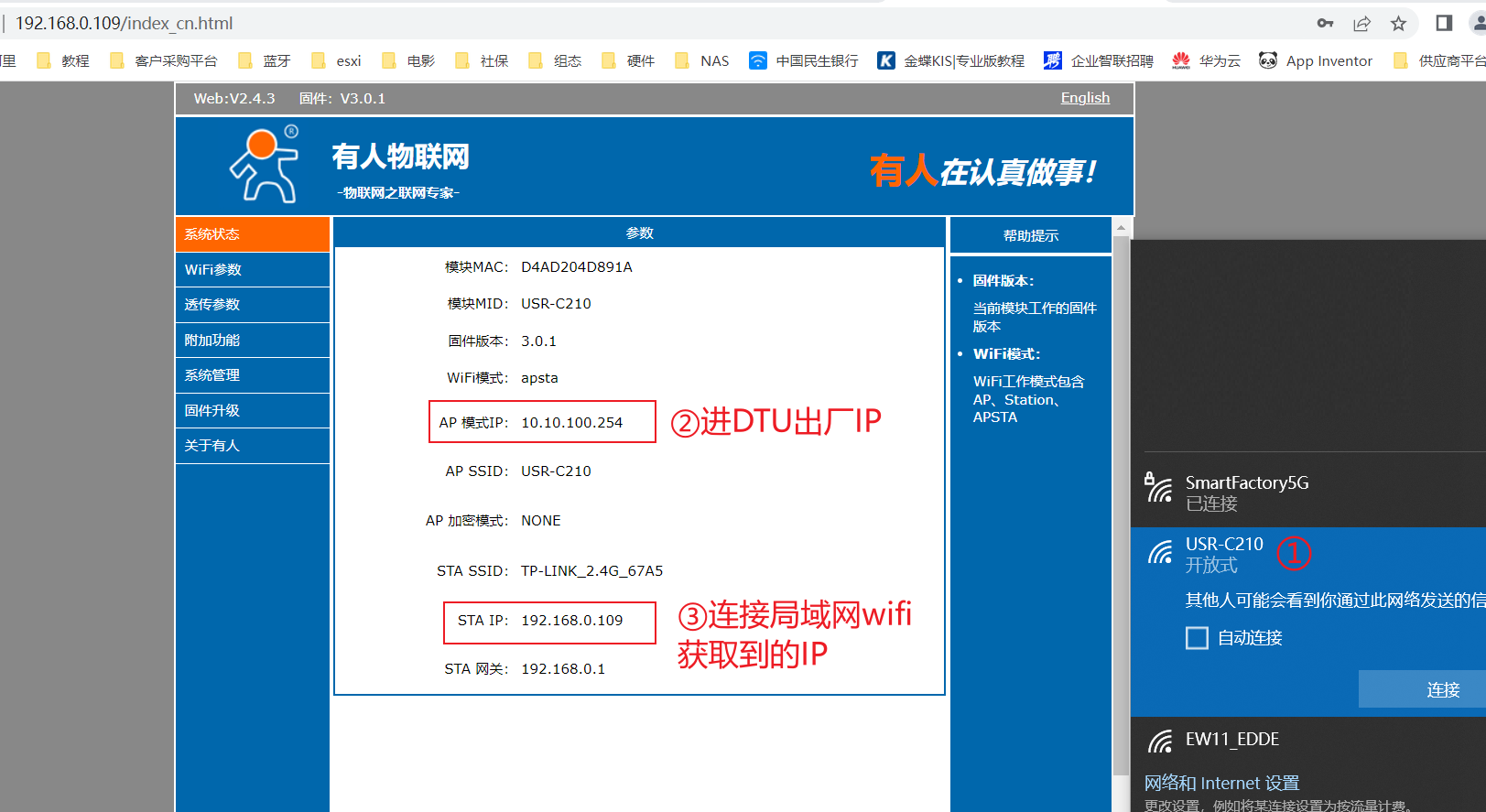

5. 配置wifi或以太网连接

Wifi和有线LAN同时连会优先走有线LAN

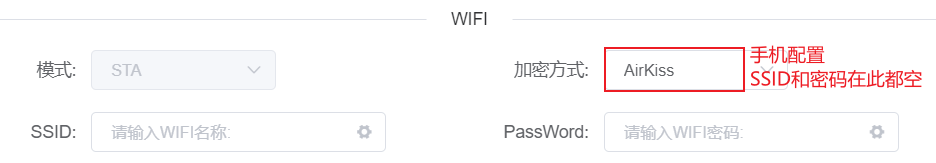

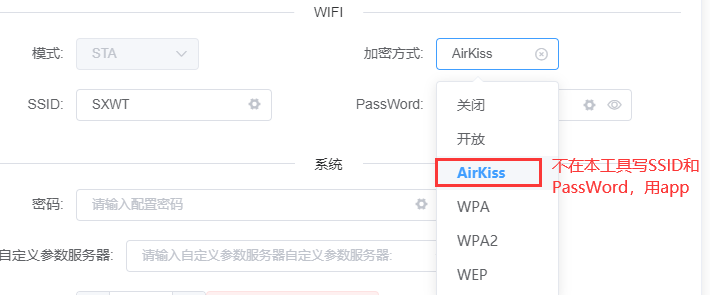

app配网选项

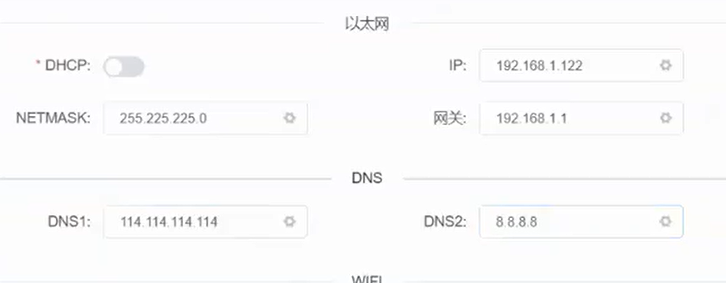

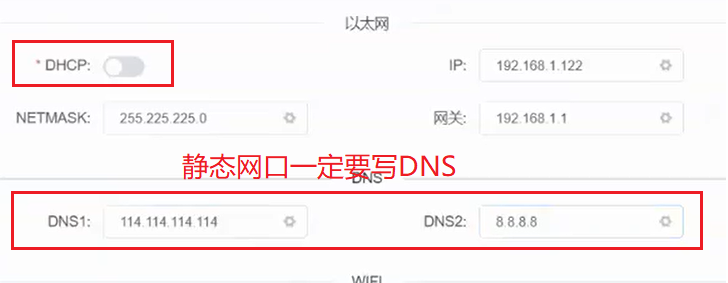

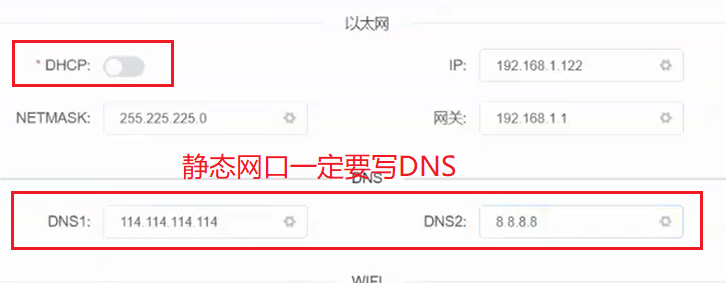

静态网口，一定要写DNS

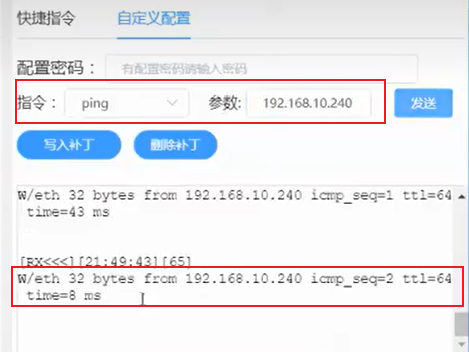

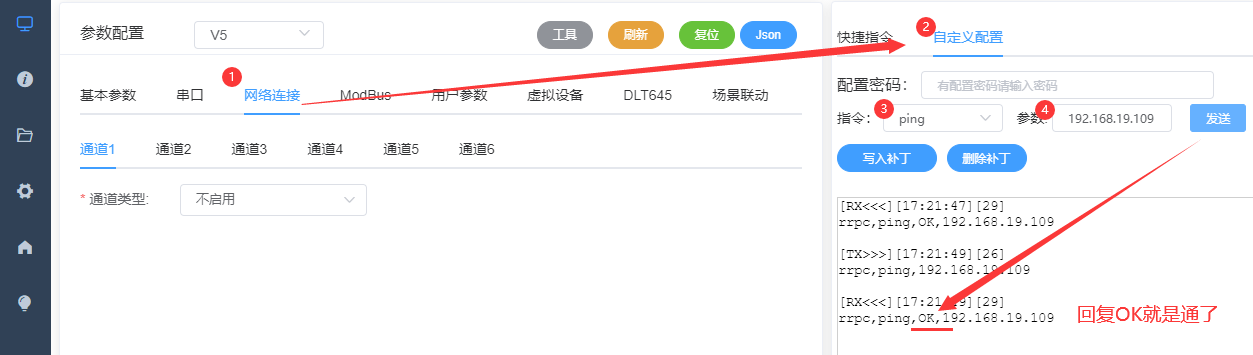

ping通电脑IP

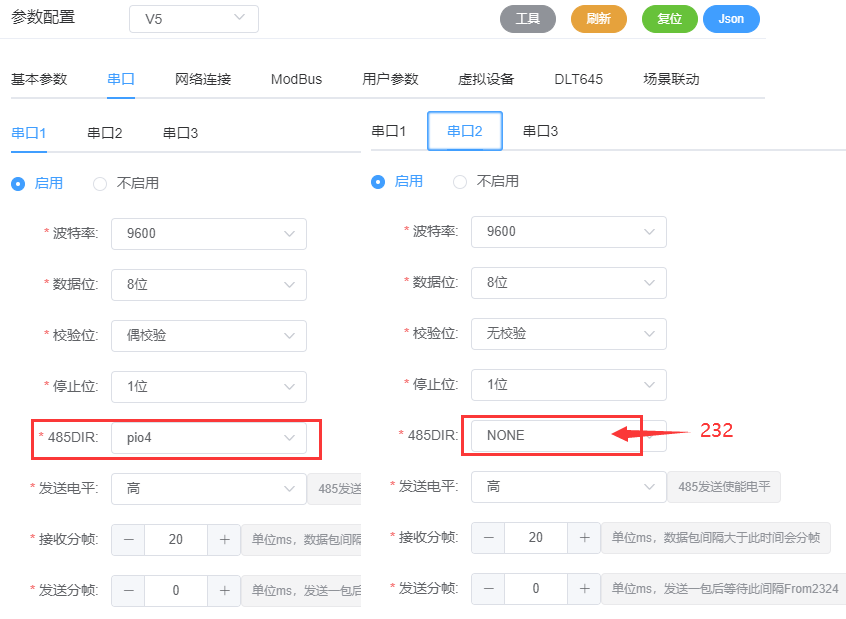

6.串口配置

7.测试局域网通否

电脑主机IP：192.168.19.109

8.测试网络协议

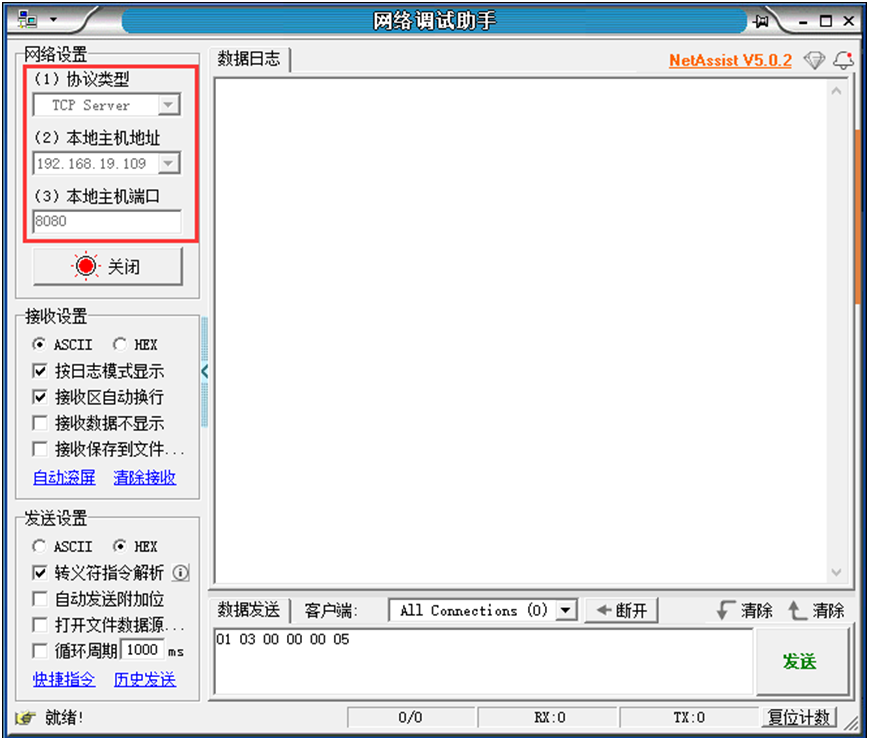

开网络助手

绿灯亮，说明已连上服务器

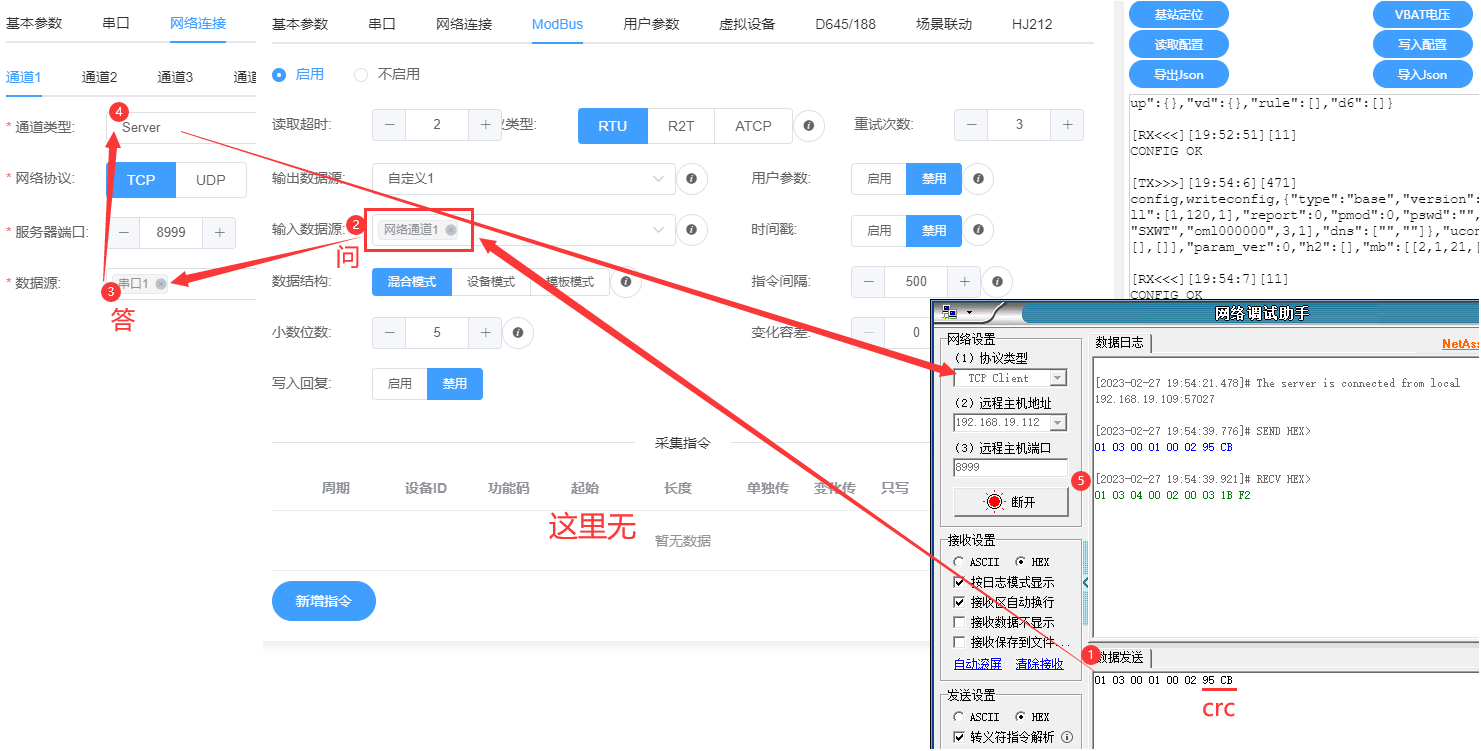

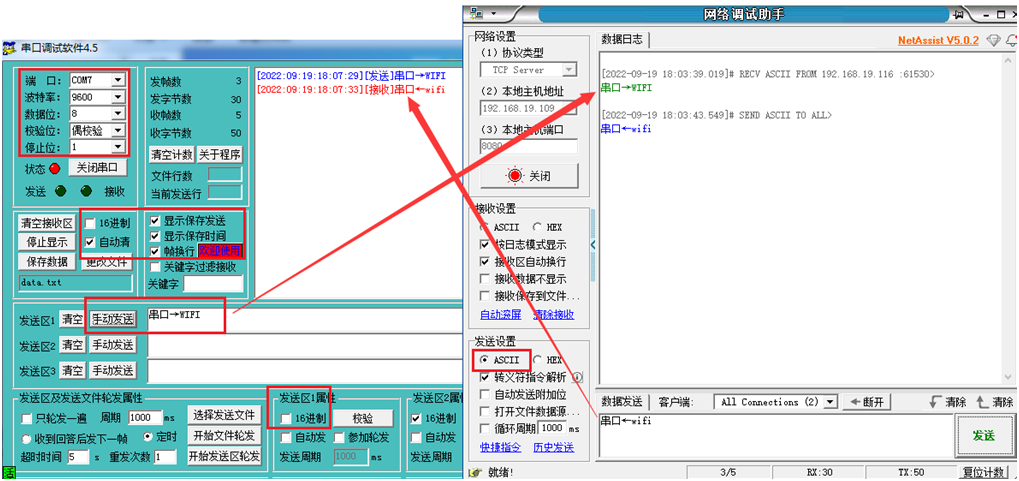

打开串口助手，测试

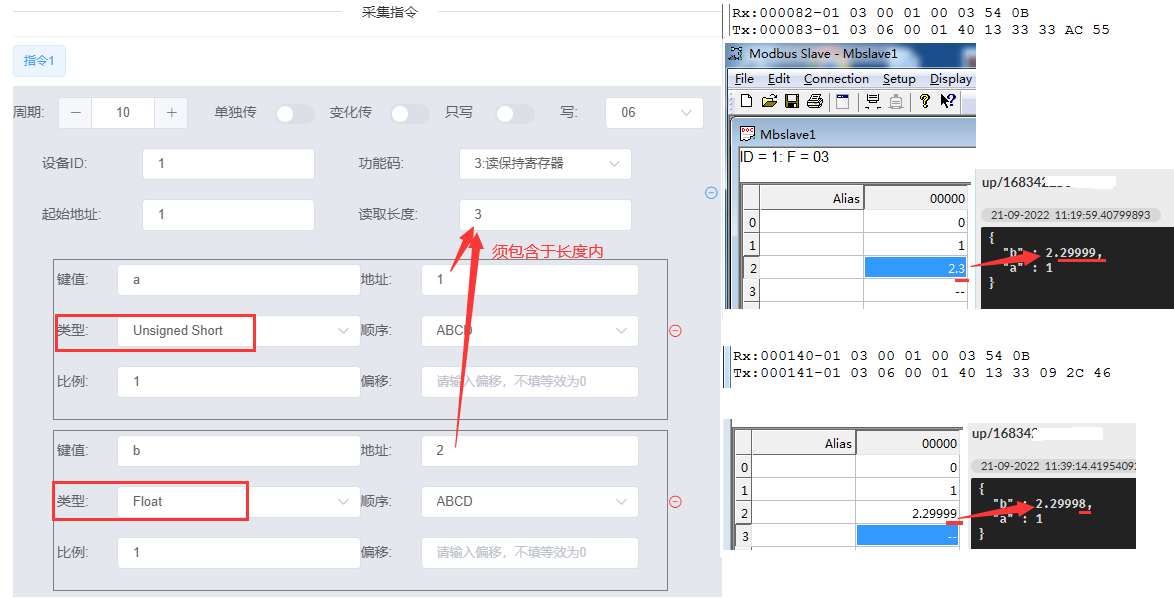

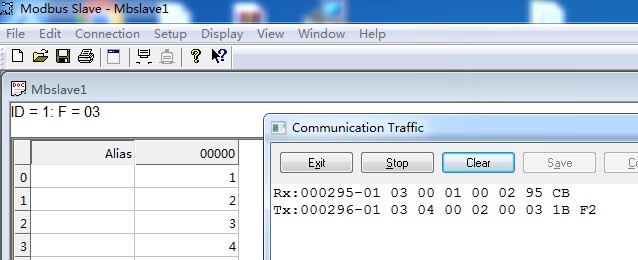

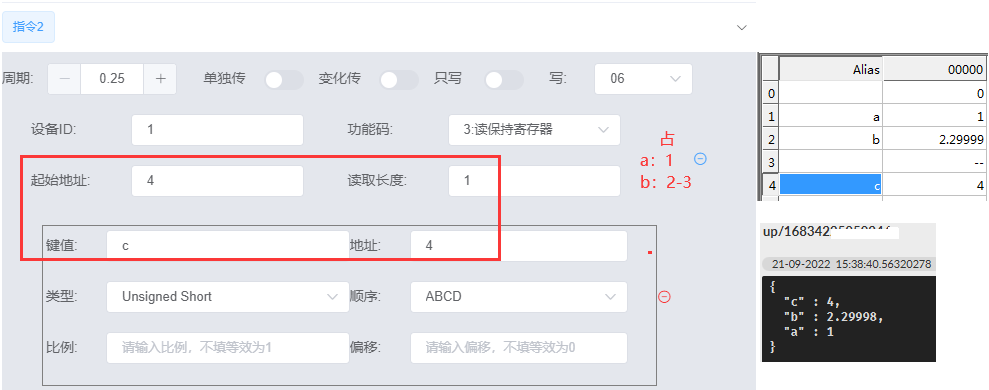

9.Modbus读写

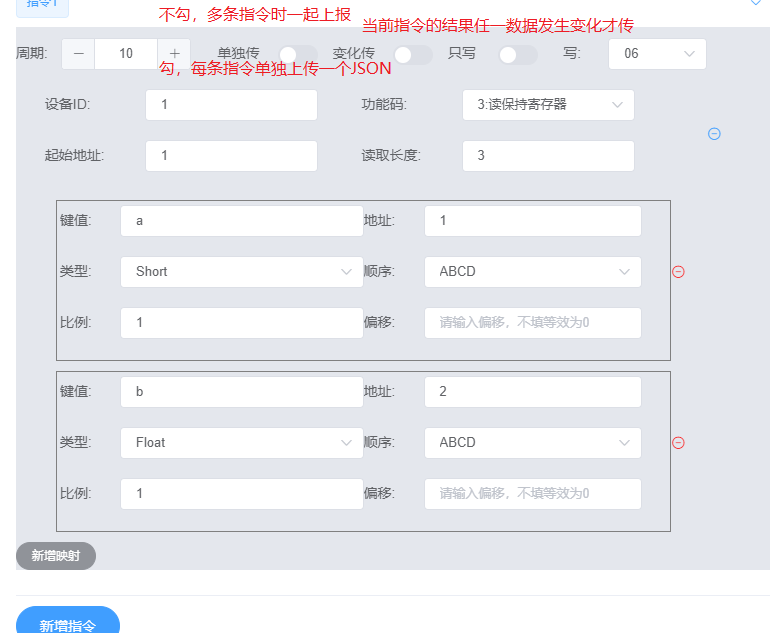

选项	不勾	勾选
单独传	多条指令时一起上报	每条指令单独上传一个JSON
变化传		当前指令的结果任一数据发生变化才传
只写		当数据只需要写时

采集指令周期10秒

（用流量应该数字大点。局域网可以小点，一般不小于0.2）

写串口

亿佰特例子

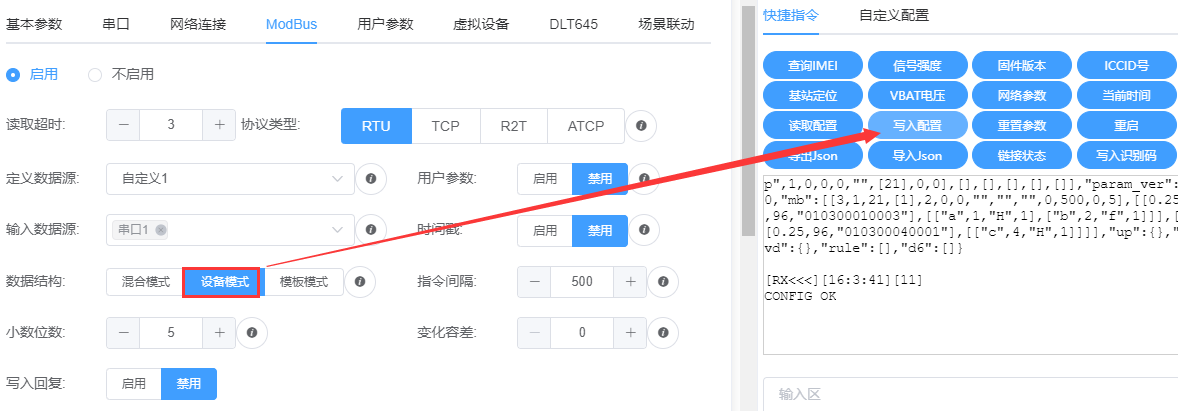

设备模式

只是JSON格式不同

Modbus RTU输入数据源：数据要发到哪里，又从哪里发回来

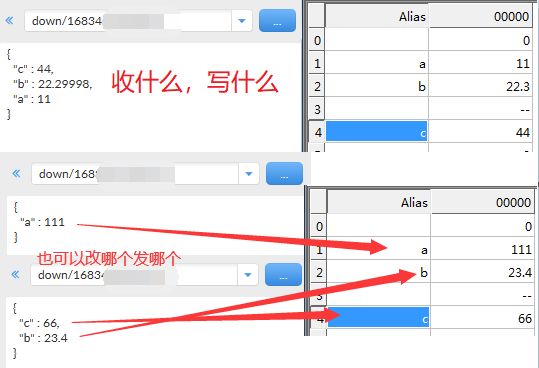

收到2层的JSON，收什么发什么

读

[ {
  "c" : 3,
  "i" : 1,
  "v" : {
    "a" : 111,
    "b" : 23.39999
  }
}, {
  "c" : 3,
  "i" : 1,
  "v" : {
    "c" : 66
  }
} ]

c：功能码，v：映射列表，i：设备id

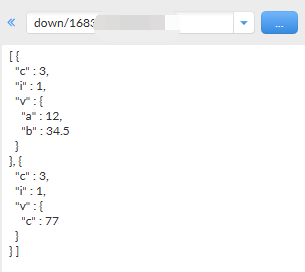

写

[ {
  "c" : 3,
  "i" : 1,
  "v" : {
    "a" : 12,
    "b" : 34.5
  }
}, {
  "c" : 3,
  "i" : 1,
  "v" : {
    "c" : 77
  }
} ]

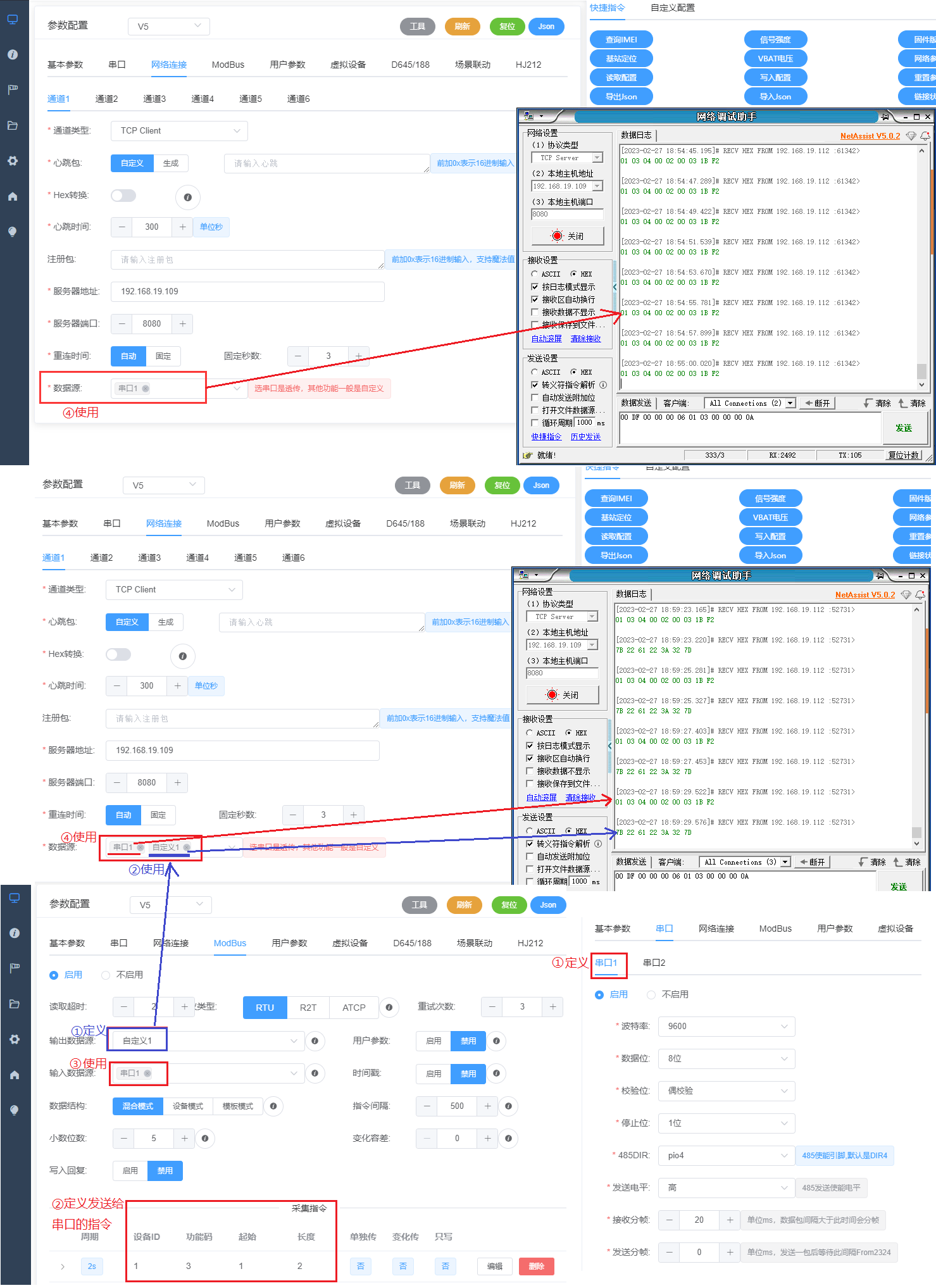

10.数据源例子

数据源：串口1，自定义1

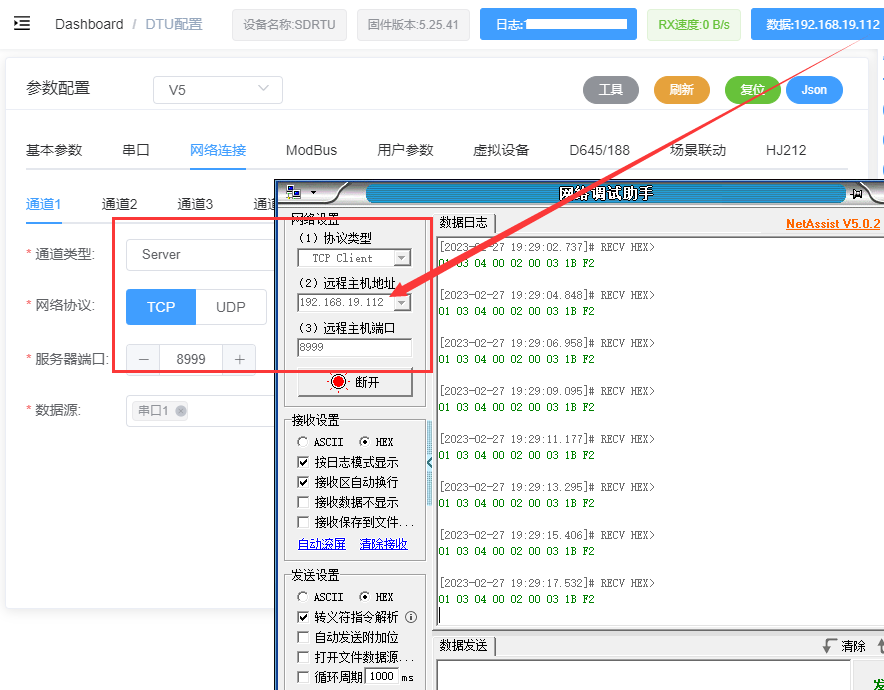

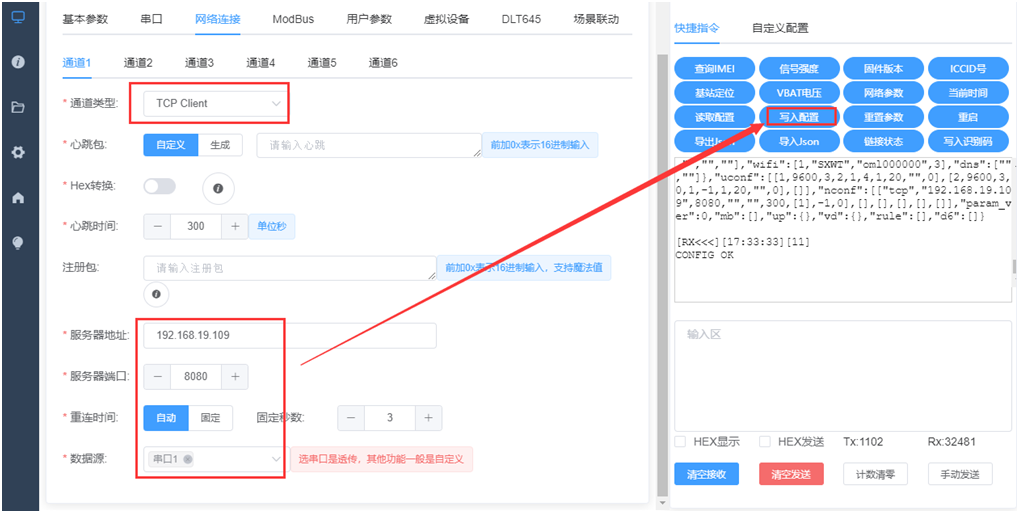

11.Server和Client配套

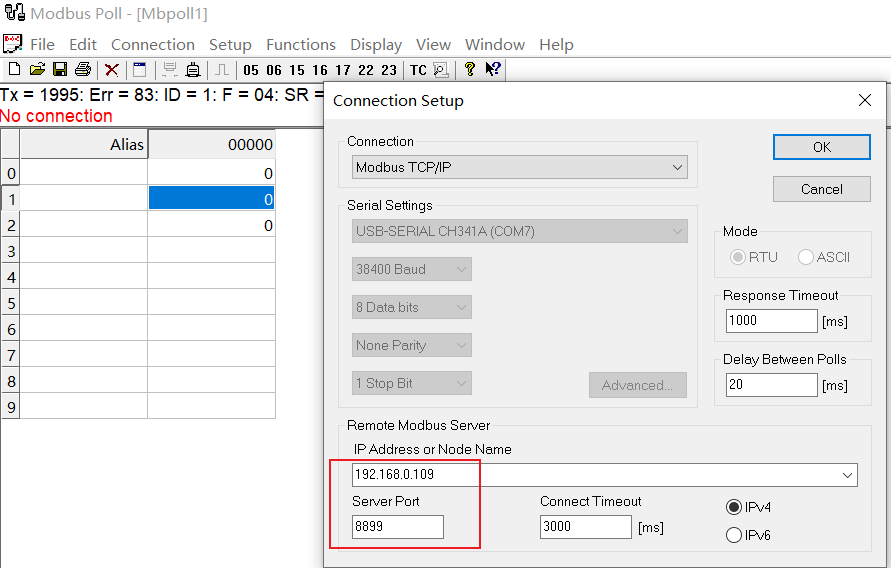

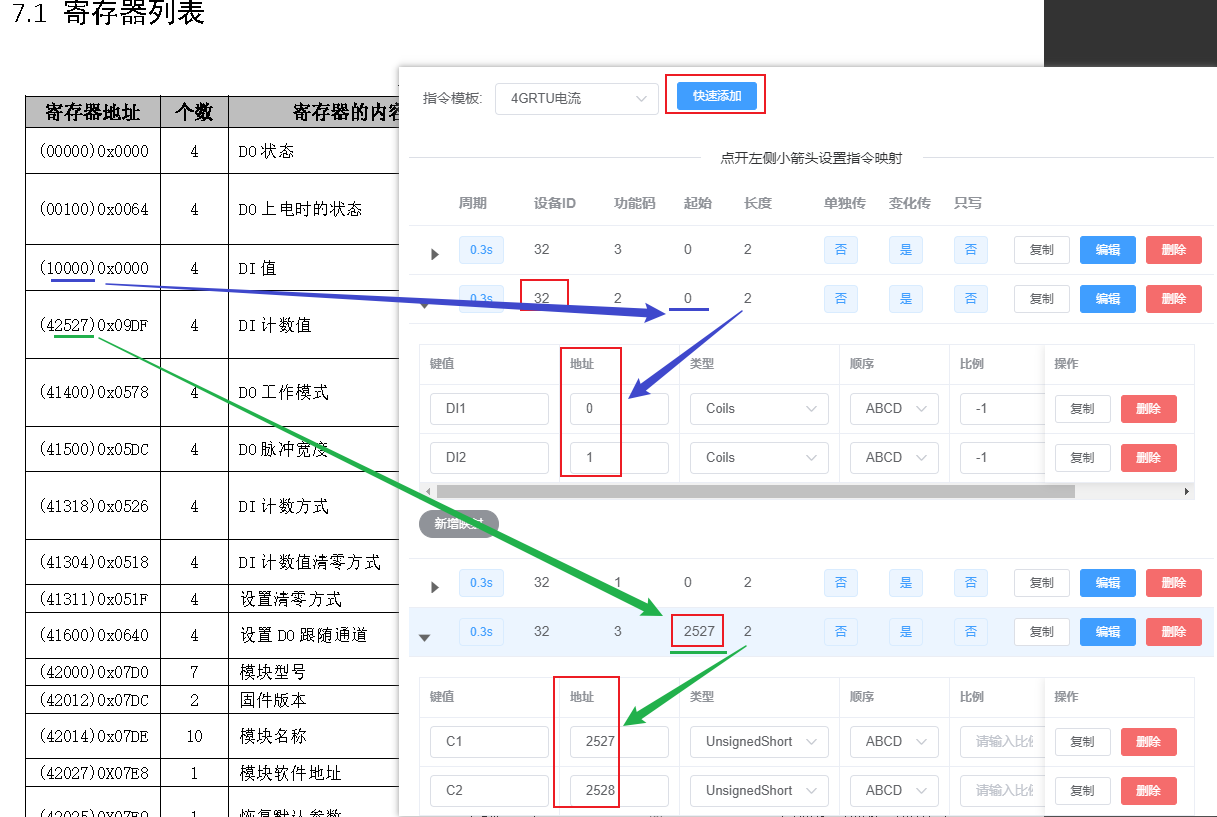

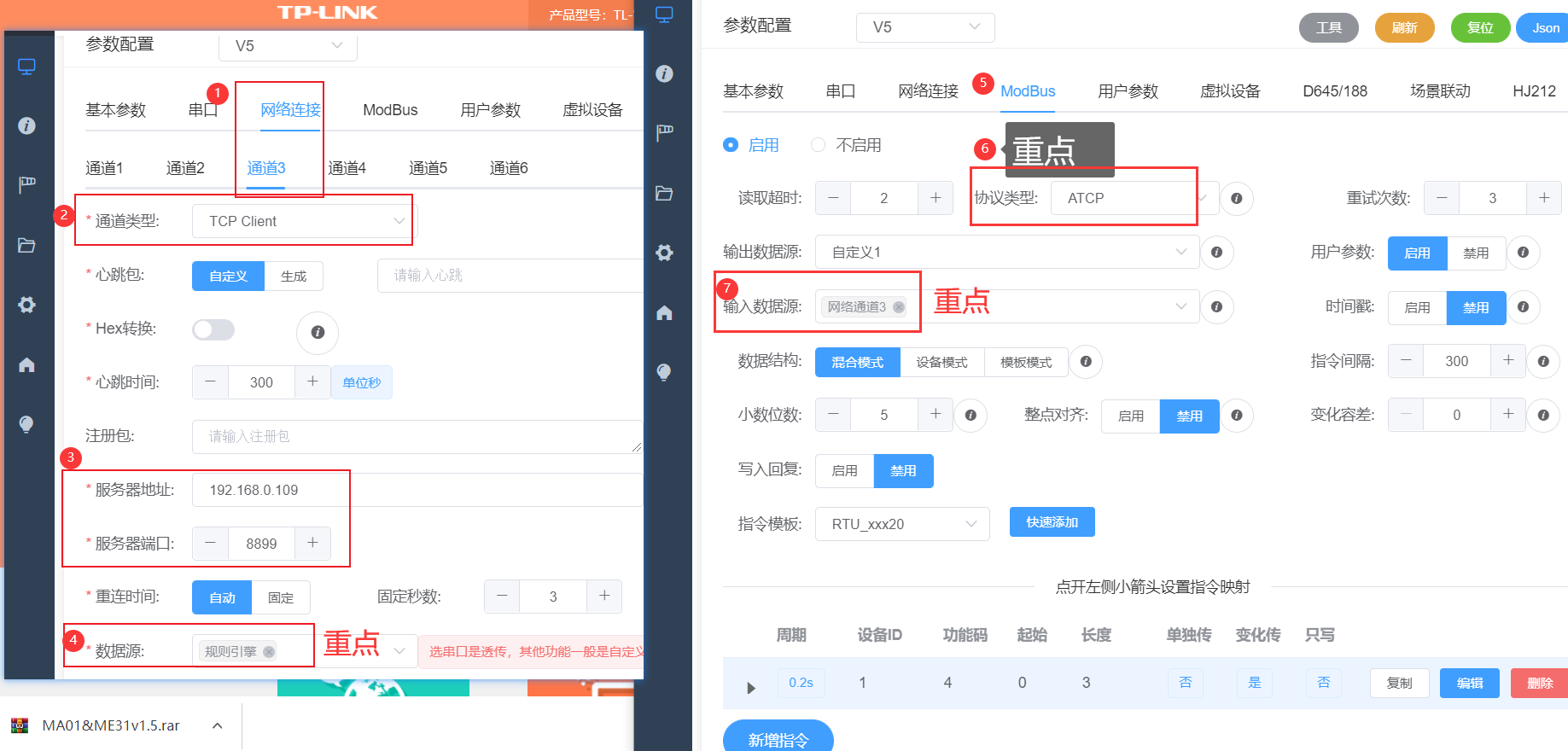

12.RTU改成ModbusTCP配置

Modbus出来的数据定义为规则引擎

原来为ModbusRTU的点位可以不变，只需要

工具测通

改配置

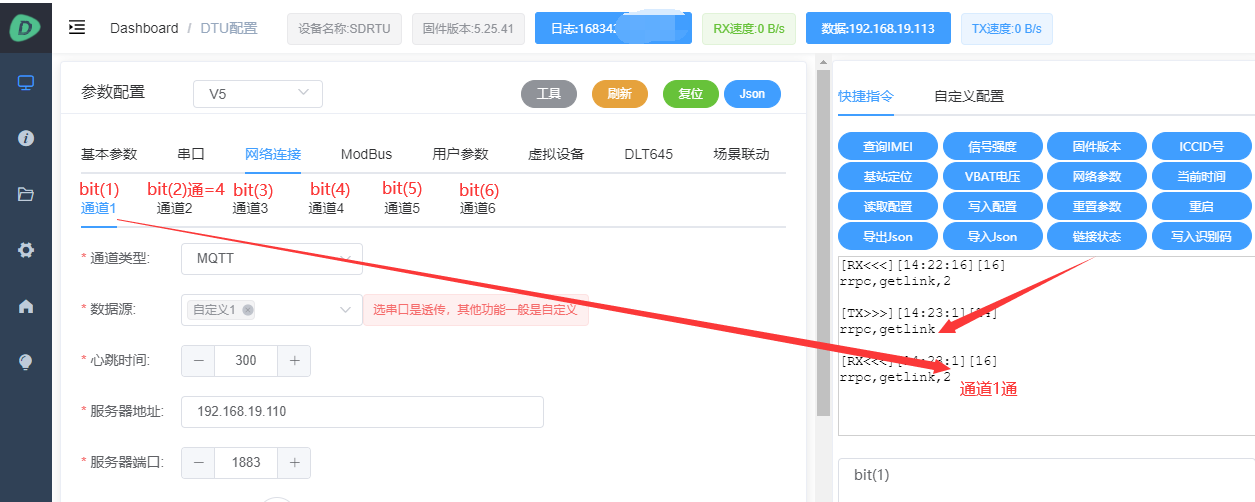

12.通道通对应位

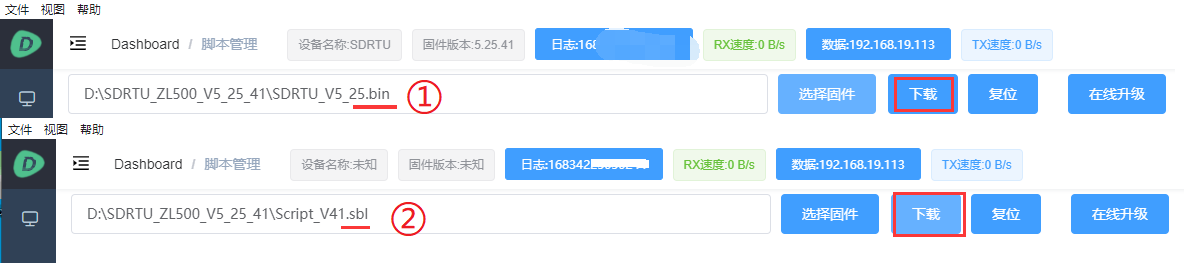

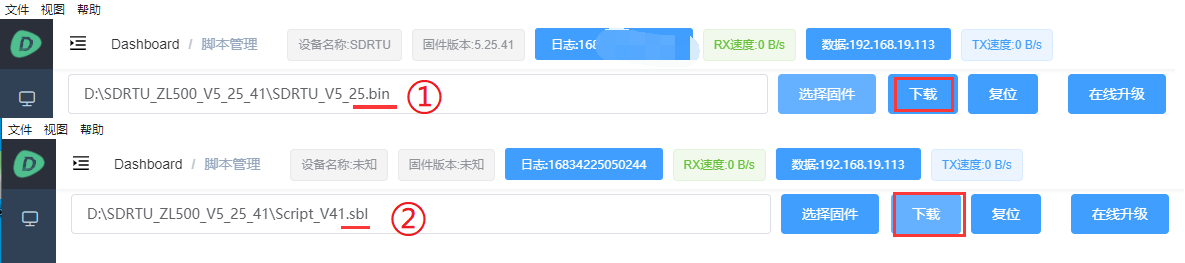

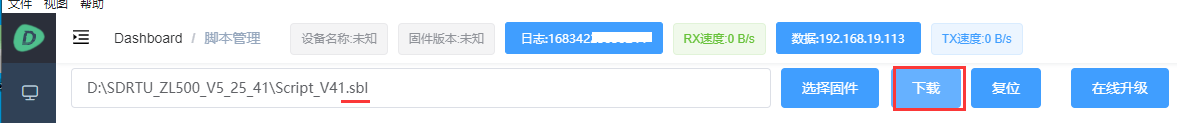

13.局域网更新固件

（局域网固件更新要下载bin和sbl文件？）

设置自定义的字段，打包到JSON上传

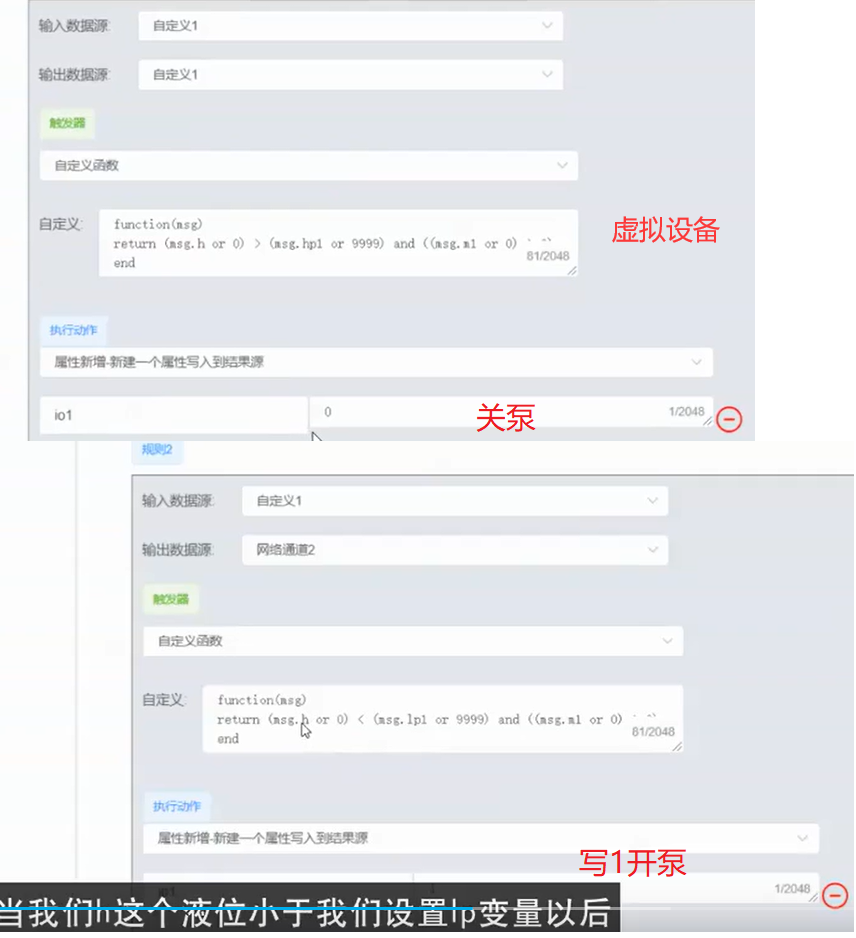

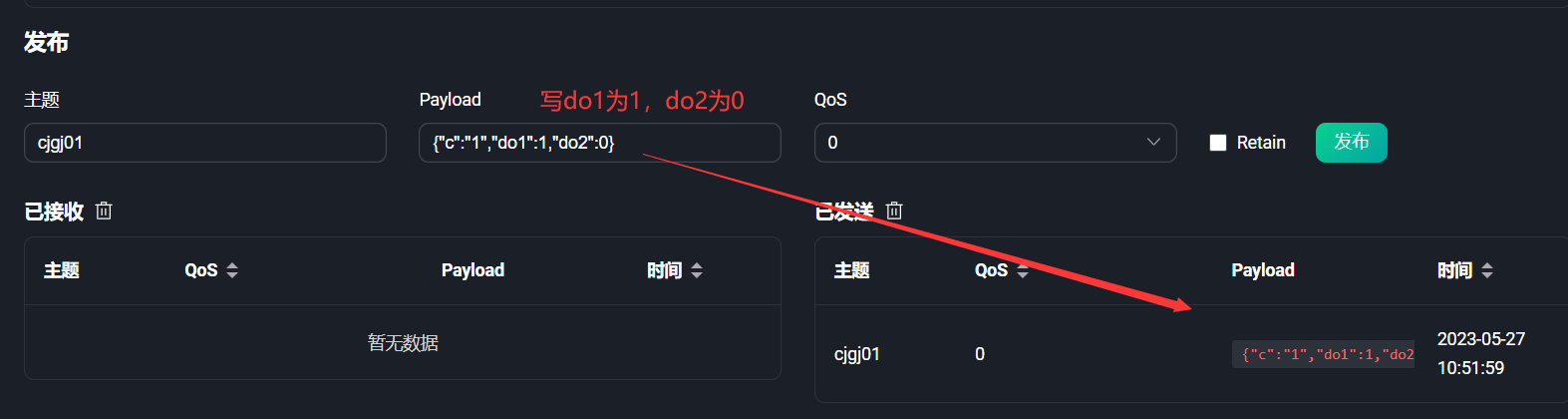

14.开泵关泵

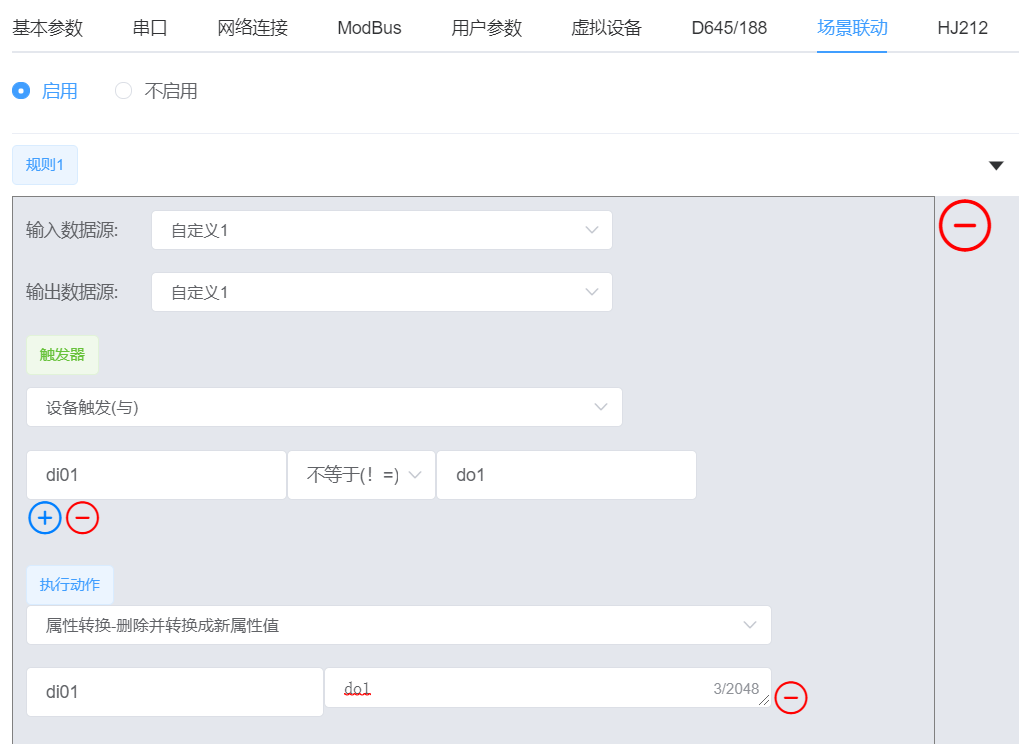

场景联动

{"c":"1","do1":1,"do2":0}
