Modbus_TCP 报文格式解析，Modbus RTU通过DTU转MQTT

1.Modbus_TCP报文基础

请求：00 00 00 00 00 06 09 03 00 00 00 01

响应：00 00 00 00 00 05 09 03 02 12 34

一次modbus tcp读取保持寄存器的通信分析(省略了ip/tcp头)：从左向右分析该数据报文：

请求：

00 00为此次通信事务处理标识符，一般每次通信之后将被要求加1以区别不同的通信数据报文;

00 00表示协议标识符，00 00为modbus协议;

00 06为数据长度，用来指示接下来数据的长度，单位字节;

09为设备地址，用以标识连接在串行线或者网络上的远程服务端的地址。以上七个字节也被称为modbus报文头；

03为功能码，此时代码03为读取保持寄存器数据；

00 00为起始地址；

00 01为寄存器数量，(word数量)。

响应：

00 00为此次通信事务处理标识符，应答报文要求与先前对应的请求保持一致;

00 00为协议标识符，与先前对应的请求保持一致;

00 05为数据长度，用来指示接下来数据的长度，单位字节;

09为设备地址，应答报文要求与先前对应的请求保持一致；

03为功能码，正常情况下应答报文要求与先前对应的请求保持一致，如果出错则返回80h+先前的功能码；

02指示接下来数据的字节长度;

12 34为被读取的保持寄存器中的数据值，即要求被读取的地址为00 00的保持寄存器中的数值为1234h

2.串口转WIFI DTU调试

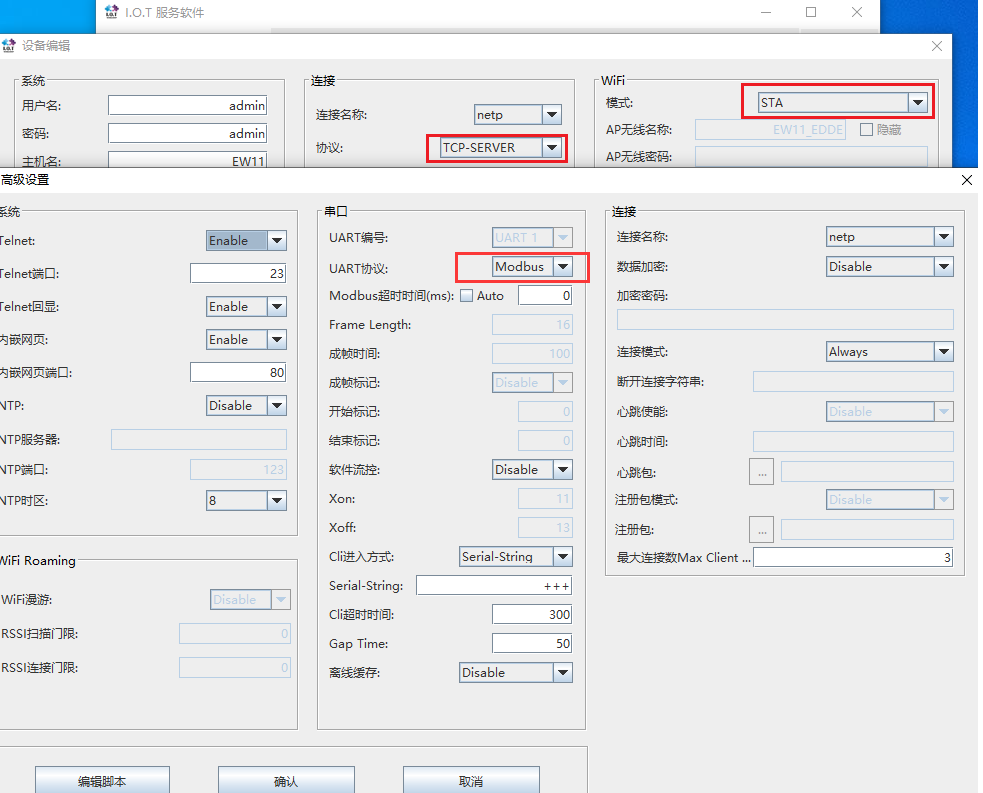

2.1.DTU设置

串口选择：Modbus（格式正确发送的会自动添加CRC校验，网络收到的会去掉CRC检验）NONE（透传，直接转发网口数据）

（测试发现：串口设置成Modbus后，网络收到的数据和不对，DTU就会不加CRC直接发给串口）

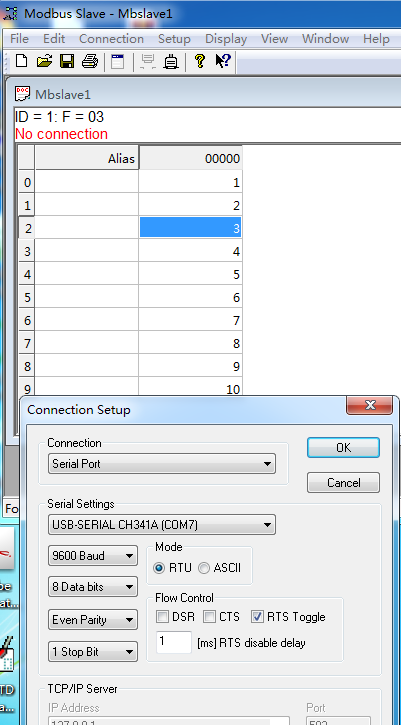

2.2.设置从站

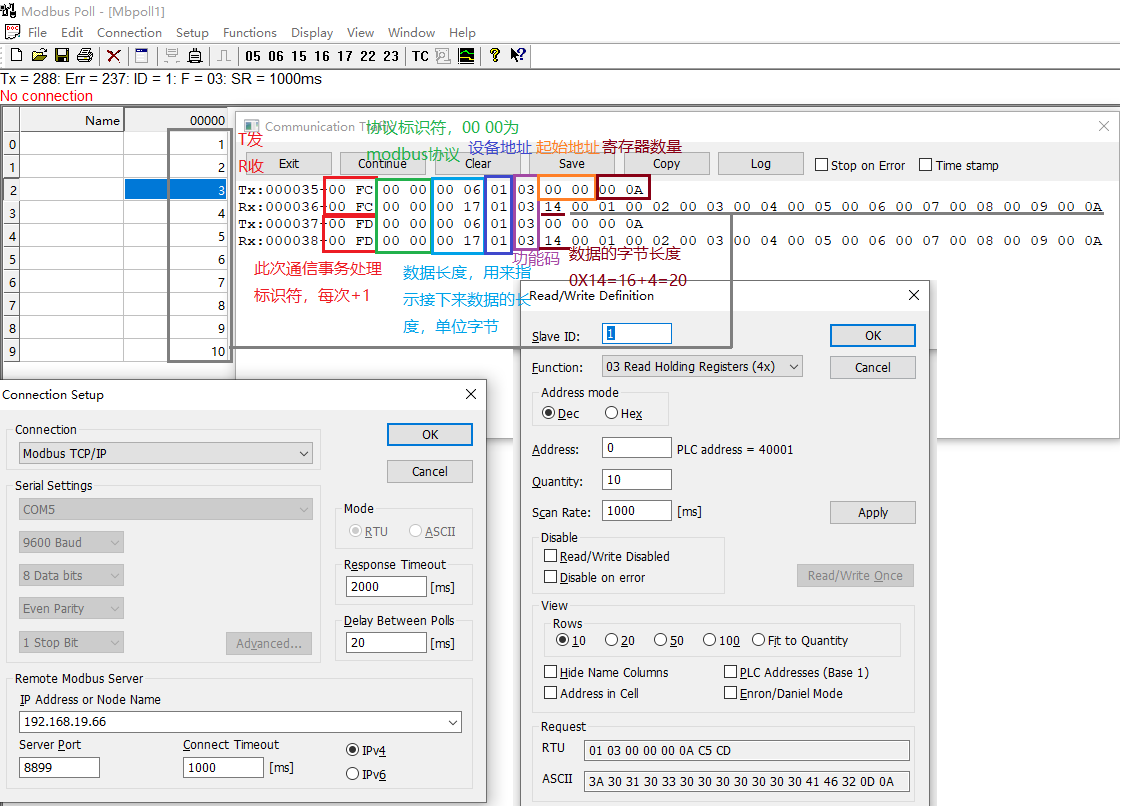

2.3.设置主站

设置Modbus 主站并查看分析报文

Tx：00 DF 00 00 00 06 01 03 00 00 00 0A
Rx：00 DF 00 00 00 17 01 03 14 00 01 00 02 00 03 00 04 00 05 00 06 00 07 00 08 00 09 00 0A
Tx：00 DF 00 00 00 06 01 03 00 00 00 05
Rx：00 DF 00 00 00 0D 01 03 0A 00 01 00 02 00 03 00 04 00 05

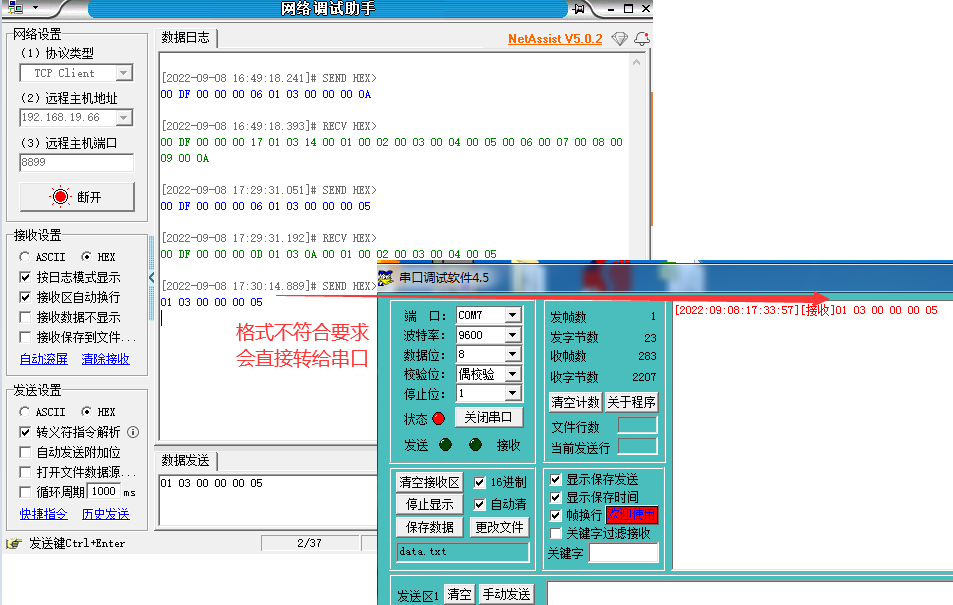

2.4.用网络助手调试

3.DTU做Modbus主站

让DTU主动轮询串口设备，网络走MQTT协议，上报数据

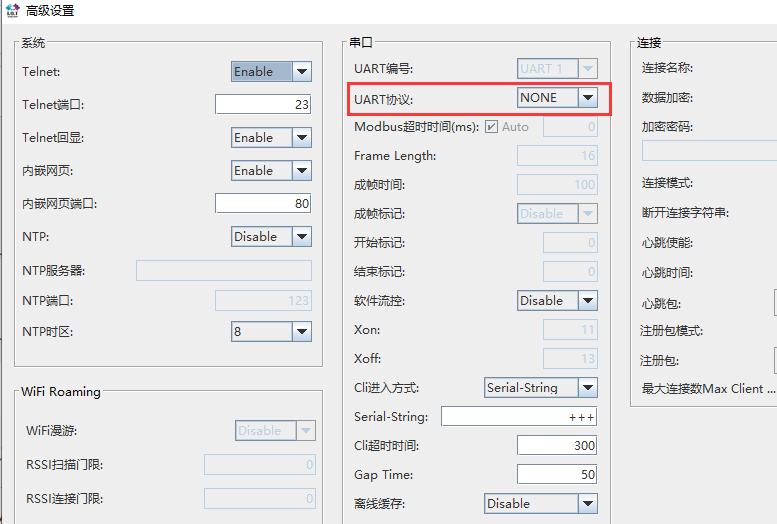

3.1.DTU串口设置成透传模式

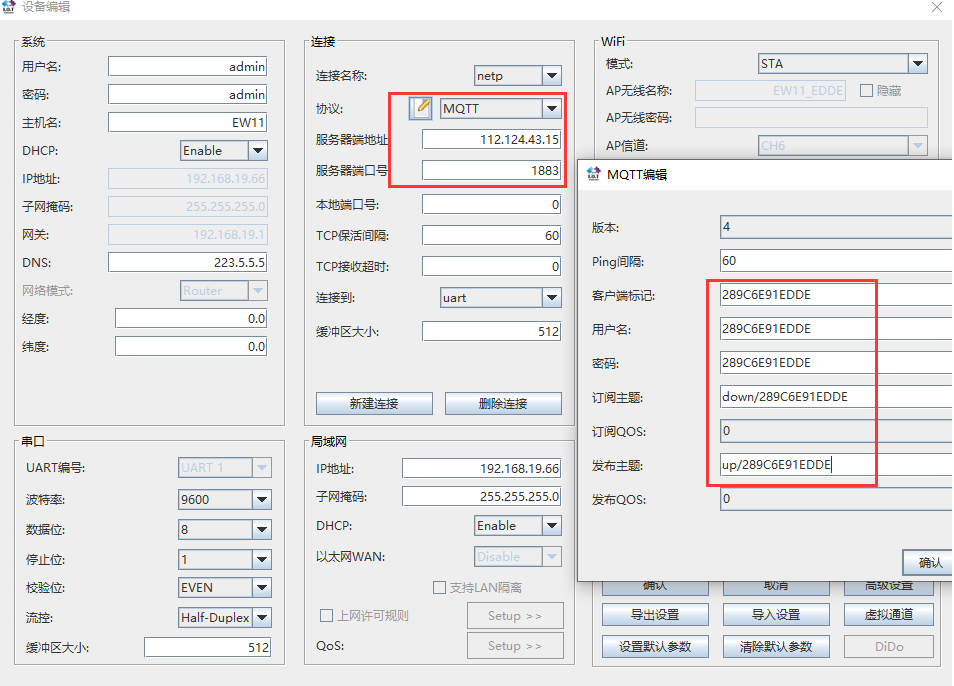

3.2.DTU网口选MQTT协议

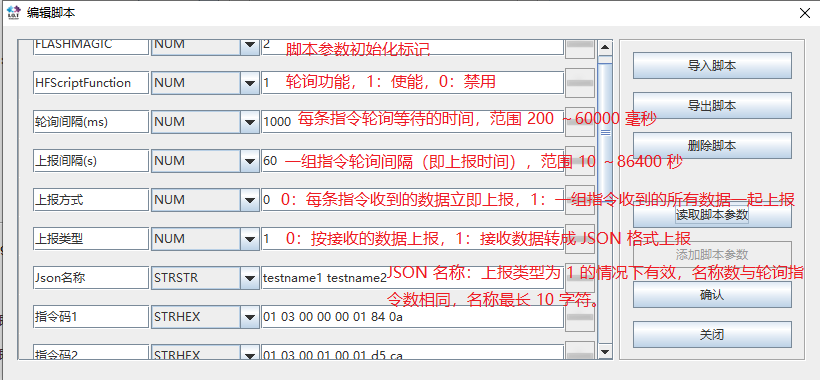

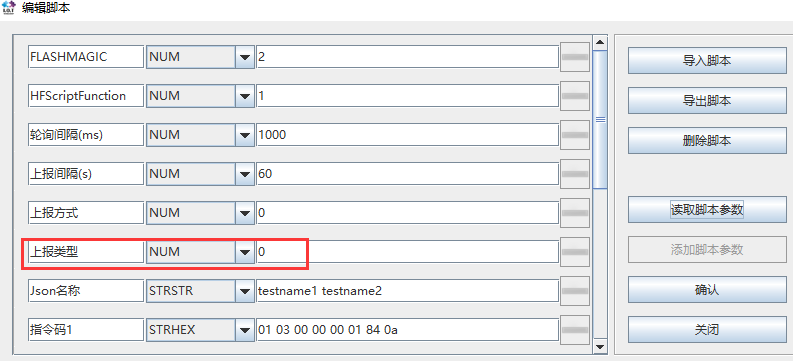

3.3.让DTU主动轮询

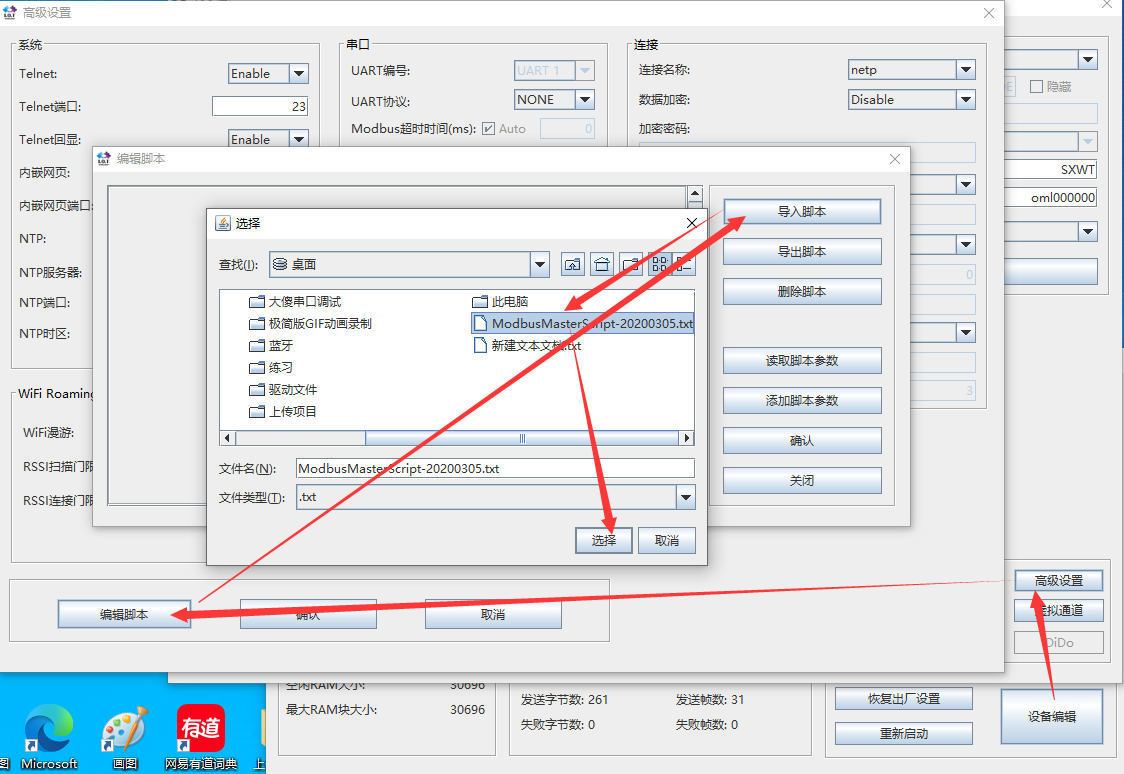

导入脚本

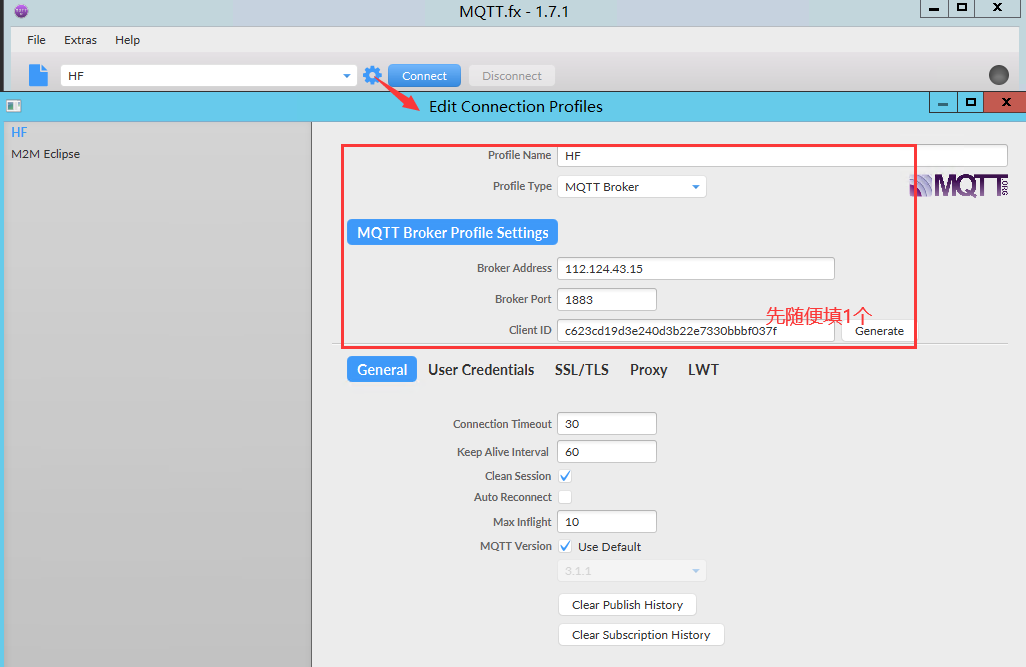

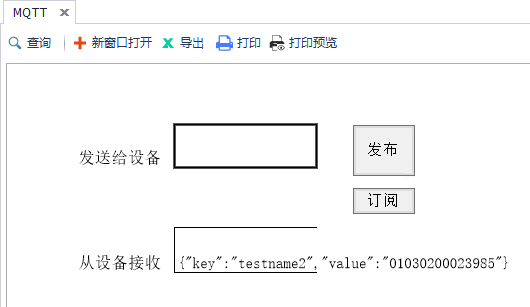

3.4.配置调试工具

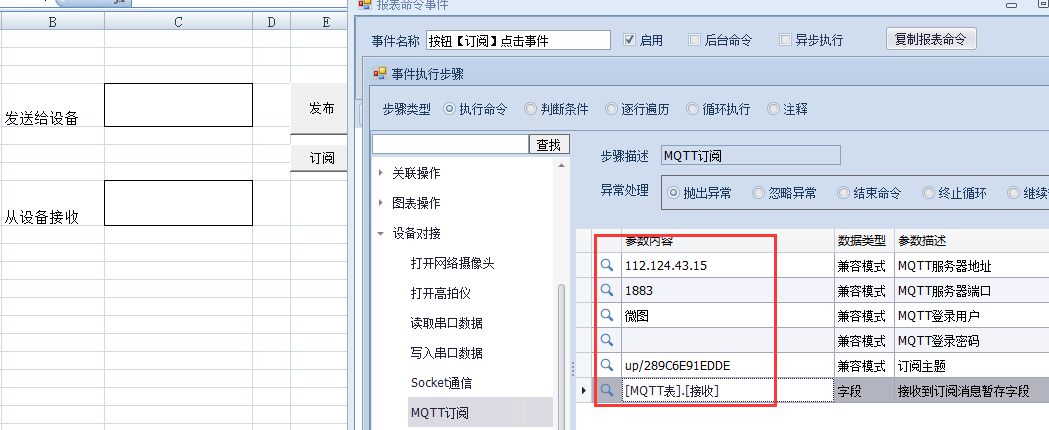

2款调试工具设置一样的订阅连接信息

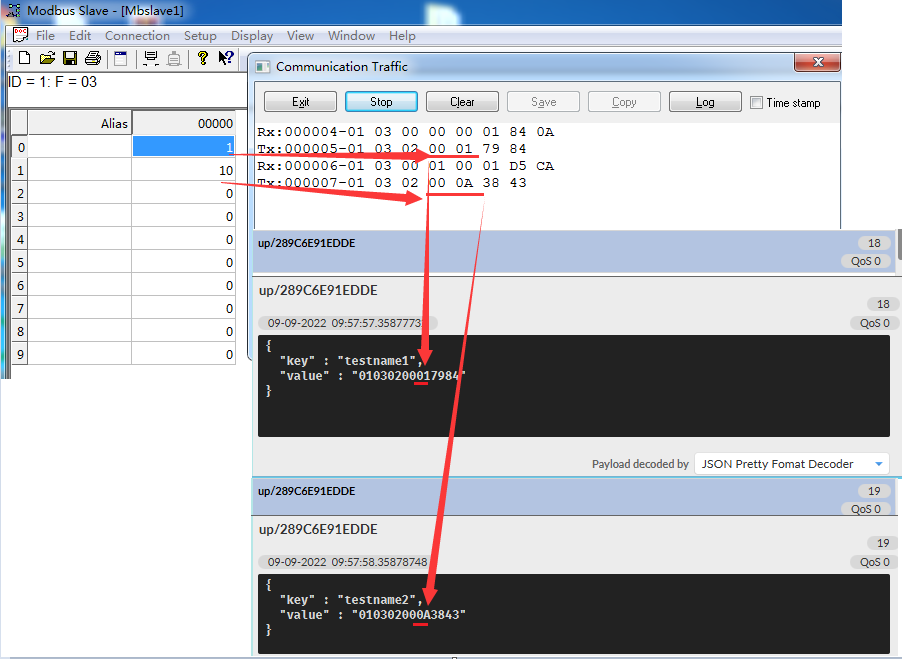

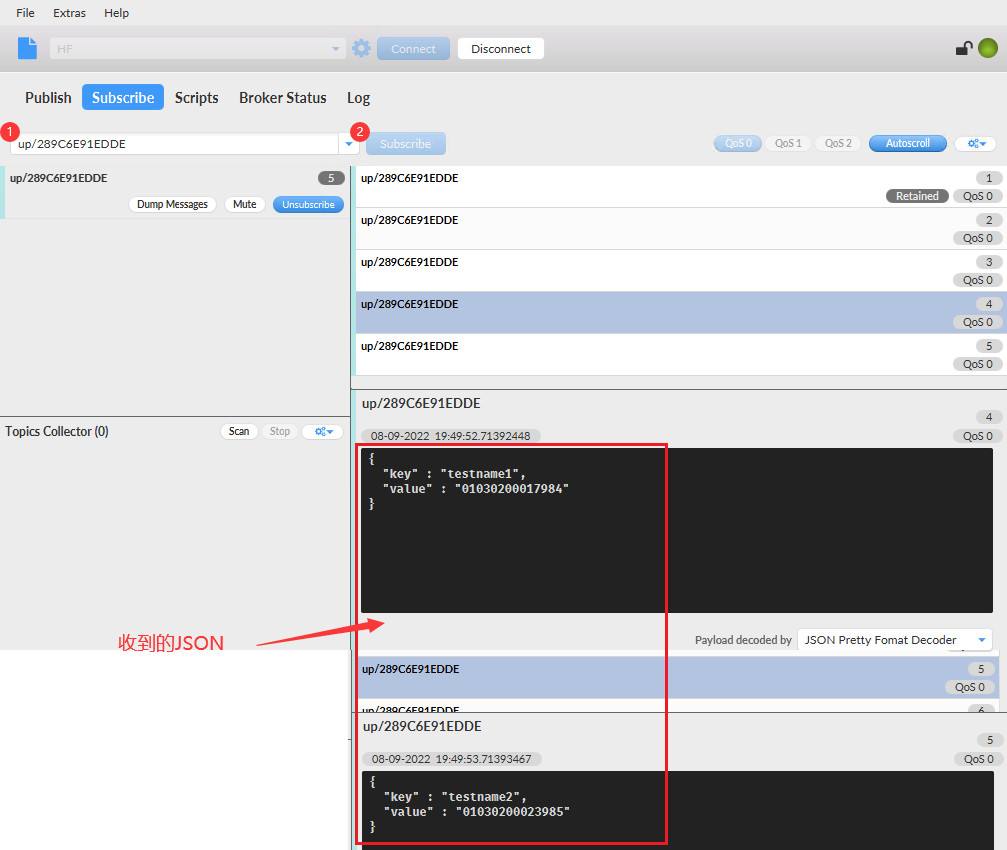

3.5.接收数据

发个大于9的数

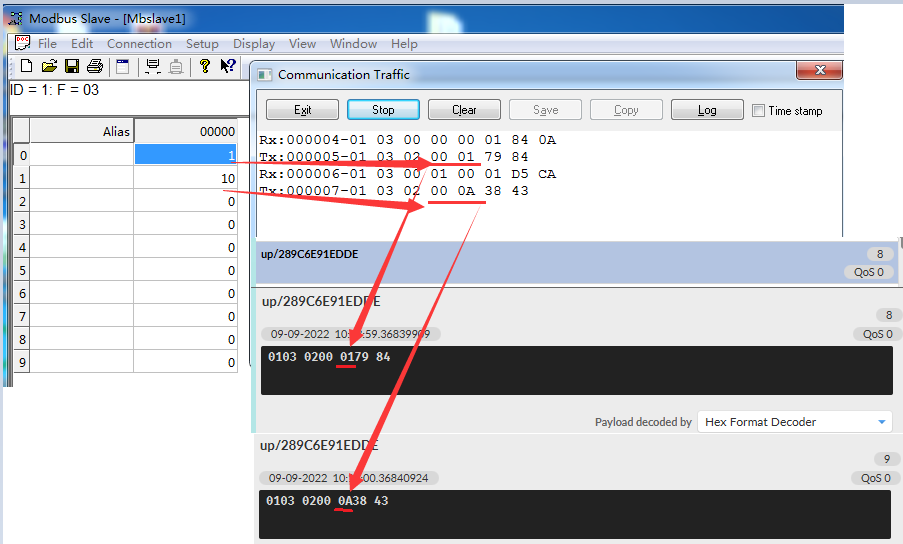

改成十六进制接收

发现NX用字符类型数据收不到了

4.测试小结

测试了几天DTU的MQTT通讯，小结一下我们汉枫DTU的可行性。特别通用的就不写了

特点	易用情况
导入Flash脚本，DTU主动固定命令轮询	小白直接能导入也能用，简单改改就OK。轮询间隔200毫秒+/指令，上传10秒+/轮。（简单轮询，上传时间可以>10秒的话可以选汉枫）	ModbusMasterScript-20200305.txt
导入非Flash脚本，得先读懂代码	没运行完全成功过，串口能收，网络收不到。资料文档少没加群，不好定位问题。解析JSON数据格式的，汉枫代码解析方式就有点门槛了，抽象，脚本工具装起不起来。（要是涉及解析JSON就不推荐汉枫了）	ModbusMasterScriptC串口能收发不到网口-202209.txt
支持的协议比较多		ALI_IoTScript跑不起来备也份一下.txt
