高炉上料双料车系统自动化解决方案
- 2019-03-04 15:40:00
- 微图 原创
- 1997

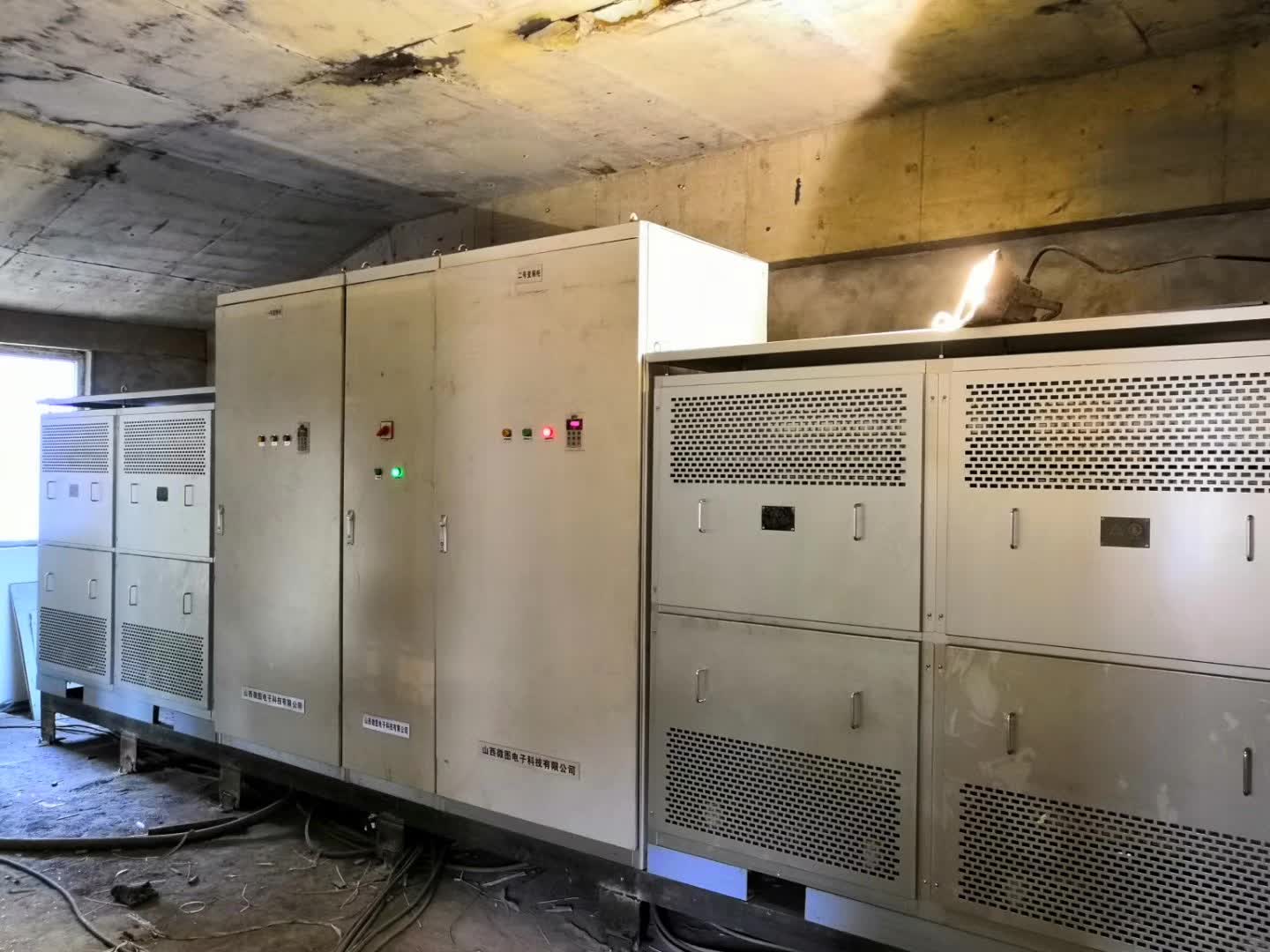

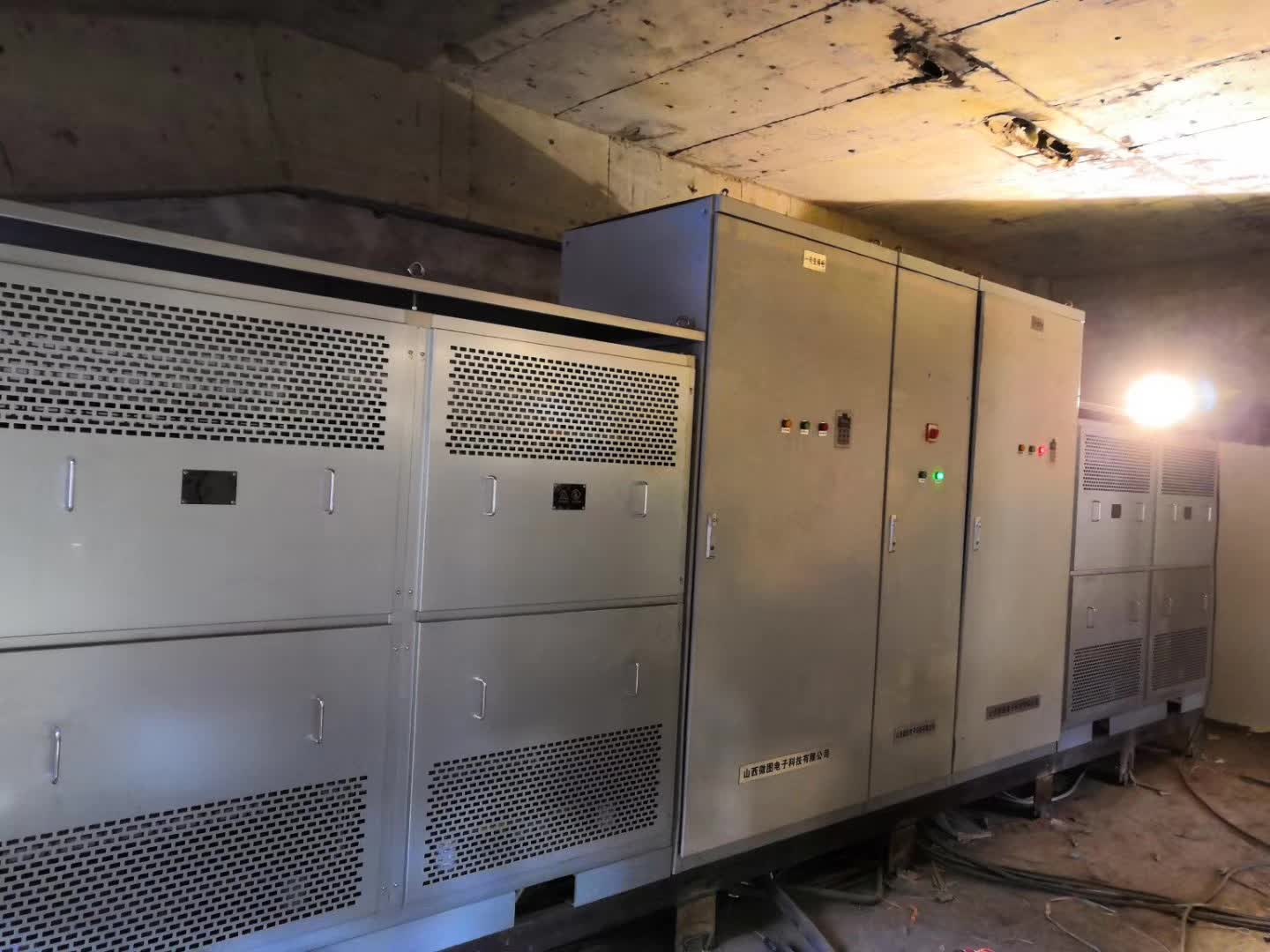

1.先看一下现场实拍效果：

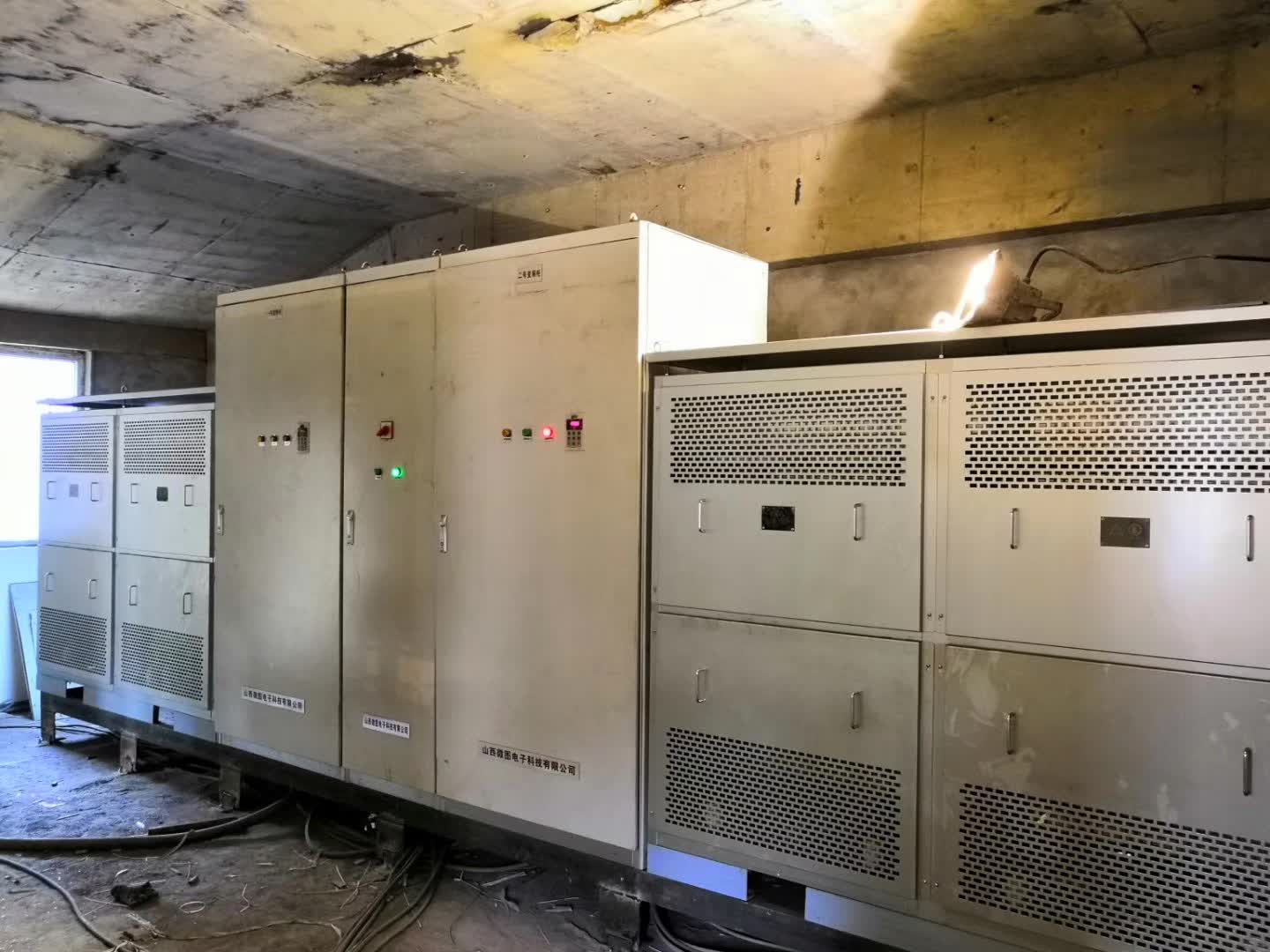

现场实拍
移动端可视化设置变速点位置

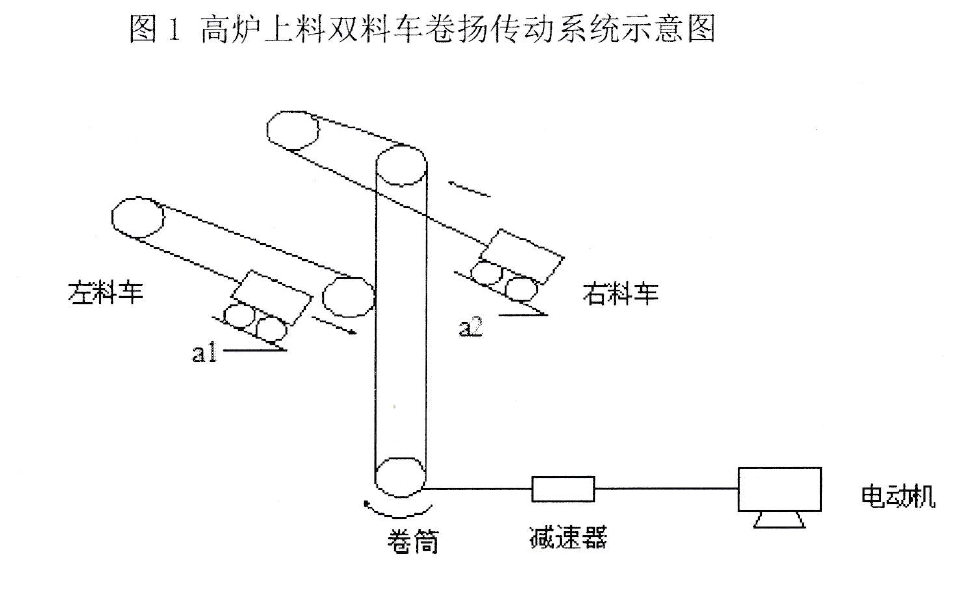

2.传动示意图
上料系统采用斜桥式料车上料，斜桥式料车上料机主要由斜桥、料车、卷扬电机三部分组成。料车卷扬机采用交流电动机拖动，电动机正、反转控制，牵引通过钢丝绳连接的两台料车在斜桥上一上一下交替工作，当装满炉料的料车，上升时,空料车下行，空车重量相当于-一个平衡重，平衡了重料车的车箱自重，电机运转时，总有一个重料车.上行，没有空行程。因此，电动机总是处于电动状态运行。
当右料车带载上升时，电动机的电磁转矩要克服负载阻力矩才能提升，起动时还要克服一定的静摩擦力矩。电动机的电磁转矩的方向与旋转方向相同，故电动机处于电动状态，工作于第一象限。
当左料车带载上升时，电动机的电磁转矩仍要克服同样的负载转矩，电动机的电磁转矩的方向与旋转的方向相同，只不过电机的方向反了，所以电动机处于反向电动状态，工作于第三象限。
4.变频方案简介
主卷扬电机配套2台变频柜，一用一备， 通过切换柜进行切换。每台变频柜内有一台变频器，变频器采用蓝海华腾V6-GH系列产品。
5.V6-GH变频器调速系统特点:
➢将智能主令与变频器V6- GH相结合，且通过与PLC、编码器相结合组成控制系统，控制精度高，维护方便，完全满足了高炉上料系统的要求。➢采用智能主令控制器与PLC结合对料车进行定位，对料车行程的调整非常方便、简单。
➢在V6-GH变频器建立起力矩后，再打开抱闸，可有效的防止误动作及溜车故障。
➢PLC与变频柜之间、现场操作台与变频柜之间利用继电器相互隔离，使料车的控制可以由PLC、现场操作台分别控制系统,提高整个系统的可靠性。
➢变频器V6-GH保护功能齐全，确保高炉上料卷扬系统的安全运行。
